TT方式供电系统

TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地，如图1所示。这种供电系统的特点如下。

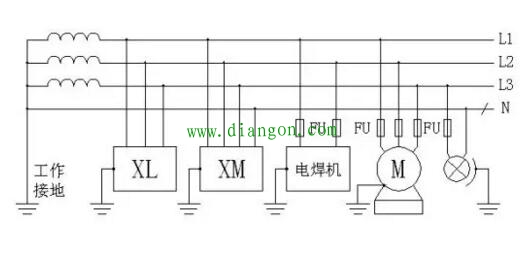

图1 TT方式供电系统
1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。 2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。 3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图2所示。

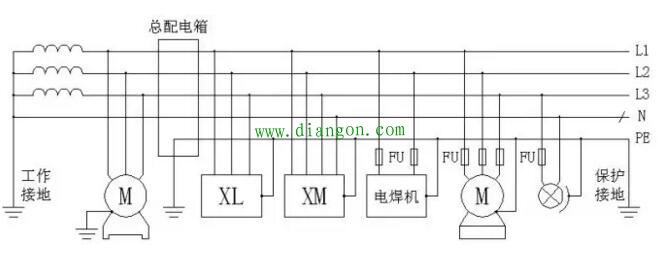

图2 带专用保护线的TT方式供电系统
图中点画线框内是施工用电总配电箱，把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。
