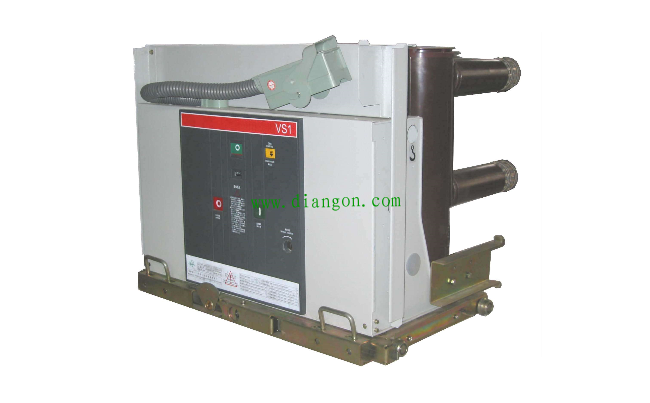

高压断路器是电力系统的重要部件，电工学习网小编通过对高压断路器不能合闸案例进行故障诊断分析，分享高压断路器不能合闸故障处理方法和经验，对电气从业者提升处理高压断路器故障技能大有帮助。
高压断路器不能合闸案例1
故障设备：某10kV高压开关柜。
故障现象：这台高压柜用于控制一条10kV架空线路。对线路检修完毕后，准备合闸送电。当微机发出合闸指令后，断路器发生持续不断的“合闸-跳闸”现象，致使送电时间延迟几个小时，造成了用户的经济损失。
诊断分析：
①检查直流操作电源，在完好状态。
②检查合闸接触器、中间继电器、连接导线、没有发现异常情况。而且合闸接触器已经动作。
③检查断路器的操动机构，发现托架与滚轮轴咬合吃度过小，导致合闸机构不能挂牢而脱落，合闸位置不能维持。
故障处理：调整合闸机构后，故障得以排除。
[经验总结]：如果断路器在合闸时出现跳跃现象，常见原因是蓄电池电压不足、硅整流元件损坏、断路器的辅助常闭触点过早断开、继电器触点粘连、操动机构位置调整不正确等。
高压断路器不能合闸案例2
故障设备：某10kV高压开关柜。
故障现象：在合闸操作过程中，出现不能电动合闸的故障现象。
诊断分析：
①进行手动操作，可以正常合闸，这说明机械传动部件没有问题。
②检查合闸控制电路，继电器、合闸线圈、辅助触点、连接导线等，都在完好状态。
③断路器合闸失灵故障、除操作机构及电气回路故障外，操作电源的问题也不容忽视。这台断路器的合闸电源是直流蓄电池组，已经运行了好几年，几个月之前已经发现有一只蓄电池电压严重下降。
④测量合闸母线电压，为215V，电压似乎不低。但这是空载电压，合闸时冲击电流很大，达到100A以上，如果蓄电池组有故障，其电源内阻就会加大，导致端电压大大下降。
⑤经实测，在合闸瞬间，蓄电池组的端电压不足100V,此时合闸铁芯虽然能动作，但因电磁力不够，机构提升不到位，断路器合不上闸。
故障处理：更换有故障的蓄电池。
[经验总结]：在使用直流操作电源的变电站中，应当使用免维护蓄电池组。还要对免维护蓄电池进行定期检测，及时修理或更换不符合要求的蓄电池，以保证操作系统正常工作。
高压断路器不能合闸案例3
故障设备：某公司变电所中的5#高压开关柜(10kV，用于控制1600kV.A电力变压器)。
故障现象：值班电工按照调度员的命令，对5#高压柜进行送电操作。在断路器合闸过程中，听到开关柜内发出“嘣”的巨大声响，合闸操作失败。
诊断分析：
①5#高压柜的电气主回路见图1，断路器为ZN28-10型手车式真空断路器。拉出手车进行检查，此时断路器实际机械位置显示为分闸位置，但是在电气间隔的显示装置中，却显示C相回路还在带电状态。
②检查真空灭弧室的外观。透过玻璃外壳，可以看到A相和B相真空灭弧室内部很正常，屏蔽罩等部件干净明亮，而C相灭弧室内部的屏蔽罩表面发黑，还有明显的烧灼痕迹，重下降。
③对断路器的三相分别进行交流耐压试验，发现A相和B相都能达到规范要求(42kV/min)，而C相试验电压升至3kV时，真空灭弧室就被击穿。
④电力行业标准中明确规定：真空断路器在允许储存期期末，真空灭弧室内部的气体压强不得大于6.6×102Pa；真空灭弧室随同真空断路器出厂时，真空灭弧室内部气体压强不得大于1.33×102Pa。采用真空度测试仪对断路器的真空度进行检测，A相为4×102Pa，B相3.4×102Pa，而C相为5×102Pa，这说明C相灭弧室的电力变压器真空度已经基本失效。
故障处理：更换C相真空断路器。
[经验总结]：真空断路器是以真空作为介质和灭弧手段的断路器，它是电力系统中重要的控制和保护电器。如果存在故障和缺陷，就起不到控制和保护作用，甚至引发电网故障和人身事故。所以要定期或不定期地观察、检测真空断路器的真空度和绝缘性能，对达到使用寿命，或有异常现象的真空灭弧室，要及时地进行更换。
|
