线路存隐患 险酿触电事故

就在几天前，本人领着徒弟去居住的小区门卫室按插座，本来非常简单的活，谁想竟差点被电到，直到现在我想起来还有些后怕！事情的经过是这样的。
话说当日，我们师徒二人来到门卫室后，徒弟将控制室内的DZ47型两相断路器断开，并开了一下室内照明灯开关，发现电灯不亮后，就想直接动手安装接线。好在我及时制止住他，并掏出验电笔递给他，毕竟停电验电的规矩我是不会忘记的。谁料徒弟这一测不要紧，岂知室内线路上居然带电！这一不合常理的现象只吓得我俩冷汗迭出，好险！

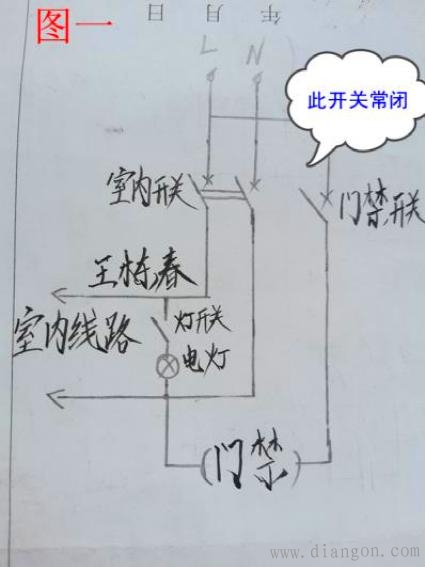

平复好大一会后，我们决定找出问题所在。既然室内两相断路器已被断开，且室内电灯不亮，但室内线路却带电，那必是有带电线路在断路器负荷侧供电所致。仔细查找发现在房门后有一个DZ47单相断路器，其功能为控制小区行人门禁所用，需终日闭合。就在此时有住户反映门禁没电了，而徒弟随手将室内断路器合上门禁则有电了，看来问题症结就在这门禁开关的接线上。仔细捋了一下线路得出线路图如图一所示。从图中不难看出虽然室内断路器断开，但由于单相门禁开关的零线位于室内断路器的出线端，致使火线电压经门禁断路器（闭合状态）过门禁系统设备窜入室内零线当中，导致即使是室内电源断路器分开后，依然带电！

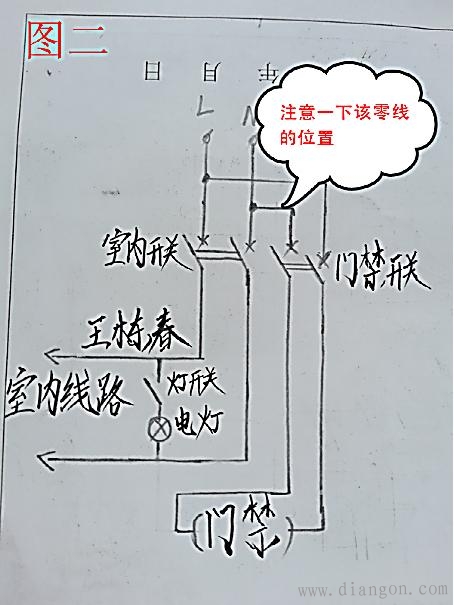

为了解决这个问题，我直接将门禁线路当中的零线移接到室内断路器零线的进线端，并将门禁断路器换成两相的（如图二示），从根本上杜绝不安全因素的产生！

最后我想再次提醒大家一点：在操作前用验电笔再检测一次是否带电，是十分必要和必须的，切记！
