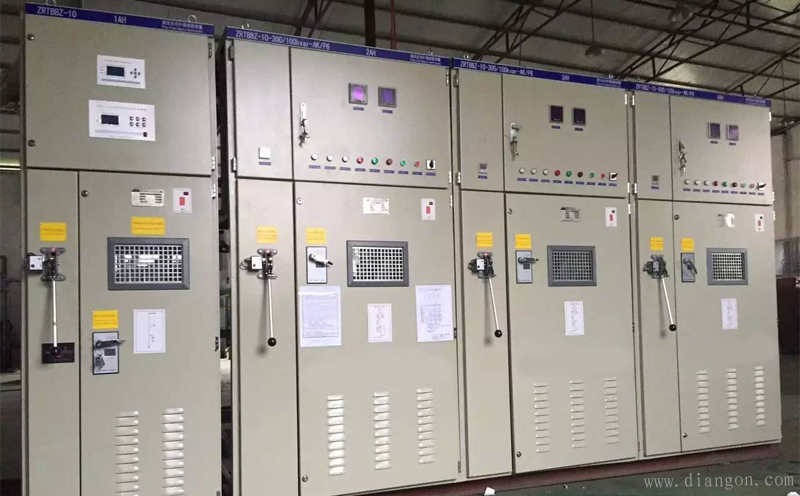

高压配电容柜断路器误跳闸故障处理实例

本文介绍电容柜断路器误跳闸故障分析和故障处理过程的经验，是电工值得一读的干货技术文章。
电容柜断路器误跳闸故障案例1
故障设备：某矿山10kV供电系统中的电容柜。
故障现象：在操作3#高压开关柜时，引起电容柜断路器误跳闸。3#柜控制一台高压电动机的工作，需要经常进行合闸和分闸操作，只好让电容柜停止运行，由此导致功率因数严重降低，每月被供电公司罚款数千元，造成了直接的经济损失。
诊断分析：
①对3#柜试验性地进行合闸和分闸，重复几次，电容柜每次都要跳闸。
②仔细检查两台柜子的控制线路，元器件没有损坏，接线正确无误，不存在接触不良的问题。
③用兆欧表检测电容柜的绝缘，发现有接地现象，其原因是与出口继电器相连接的一个连接片出了问题，套在连接片上的黄蜡管破损，导致连接片碰到金属底板上而接地。
④更换黄蜡管后.再次进行试验，故障仍未排除，电容柜还是跳闸。
⑤再用兆欧表检测3#柜的绝缘，发现控制回路中也有接地现象。进一步检查，是控制开关的触点与转轴之间的绝缘套管擦破，转轴又与金属面板相连，因此触点接地。
故障处理：更换绝缘套管、然后再次对3#柜进行合闸和分闸，电容柜没有出现跳闸现象。
【经验总结】在此故障案例中存在两处接地故障。在控制开关上，触点和导线很多，接地的现象时有发生，在诊断接地故障时，不要忽视这个环节。

电容柜断路器误跳闸故障案例2
故障设备：某高压配电室中的10kV电容柜。
故障现象：电容柜投入运行时，过电压保护经常动作、引起断路器跳闸，有时几次合闸都不能成功。
诊断分析：
①检查10kV系统的电压，在正常状态，不存在过压问题，分析可能是保护装置误动作。
②电容柜中过电压继电器的型号是DI-11/220。检查过电压保护的整定值、二次动作电压Udz为110V，时间为4s，返回系数为0.9(返回电压为99V)。
③从表面上看，如果系统电压正常，过电压继电器就不会动作。但是系统实际的运行电压是10.5kV，电压互感器的变比是10000/100，由此可知一次侧正常运行电压为105V。如果电压波动 5%，就会超过110V，引起过电压继电器动作。而返回电压为99V，一般来说，如果没有短路故障，电压不会下降到这个数值，所以继电器动作后难以返回，4s后断路器就会跳闸断电。
故障处理：重新进行整定，动作电压可以接近1.1倍额定电压；返回系数可以提高到0.95；而动作时间可以缩短到2s左右。
