在看电气施工图的电气系统图时，细心的朋友会发现，消防负荷配电用的塑壳断路器脱扣代号为3200，非消防负荷配电用的塑壳断路器脱扣代号为3300。它们有什么区别呢？
这要从断路器的脱扣器说起。断路器脱扣器分为电磁脱扣和热磁脱扣。电磁脱扣器只提供磁保护，也就是短路保护；热磁脱扣器提供磁保护和热保护，热保护就是过负荷保护，也就是热磁脱扣器同时提供短路保护和过负荷保护。

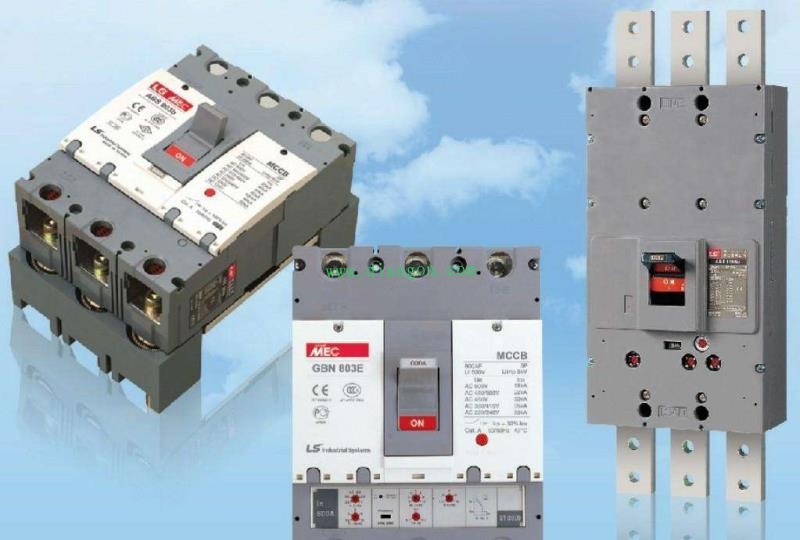

塑壳断路器3300与3200的区别
塑壳断路器3200的3代表断路器为三极开关，2代表该断路器为电磁脱扣方式，只提供短路保护；塑壳断路器3300的第一个3代表断路器为三极开关，第二个3代表该断路器为热磁脱扣方式，同时提供短路保护和过负荷保护。
那么问题来了，为什么消防负荷配电不能有过负荷保护呢？
这也是一再强调的，做电气设计必须要有设计依据：《低压配电设计规范》GB 50054-2011第6.3.6这样描述：过负荷断电将引起严重后果的线路，其过负荷保护不应切断线路，可作用于信号。
消防用电负荷（比如消防水泵）如果在火灾的情况下断电，建筑物内消防用电设备停止工作，导致大火无法被扑灭，势必将引起人员伤亡等严重后果。所以消防用电负荷线路即使过负荷，牺牲一些使用寿命也应保证它不间断供电。
另外，记住一点，消防负荷从变压器侧到末端断路器整条线路，都应该设置为过负荷不跳闸的断路器。为什么？因为有过负荷保护的地方就会有过负荷跳闸。
