电工必知知识点--- 两种短路保护器件的选用方法

在日常生活和工业生产当中，我们常采用熔断器和低压断路器（又称自动空气开关）两种装置作为线路的短路保护设备。今天本人就为大家介绍一下这两种保护器件的选用方法以及使用时所需注意的事项。
一、熔断器的选用
1、应根据实用场合及安装条件选择熔断器。在电网配电中一般采用管式熔断器；电动机保护一般采用瓷座螺旋式熔断器；照明线路等一般家用线路当中绝大多数采用瓷插式熔断器；保护电子设备则应该选择快速熔断器（俗称快熔）
2、熔断器的额定电压必须大于或等于线路电压；
3、熔断器的额定电流必须大于或等于所装熔体的额定电流；
4、合理选择熔短器内熔体的电路；
A、对于变压器、电炉荷照明等负载，熔体的额定电流应略大于线路负载的额定电流；
B、对于单台电动机负载的短路保护，熔体的额定电流应大于或等于1.5--2.5倍的电动机额定电流；
C、对于多台电动机同时保护，熔体的额定电流应大于或等于其中最大电动机的额定电流的1.5--2.5倍再加上其余电动机额定电流的总和。

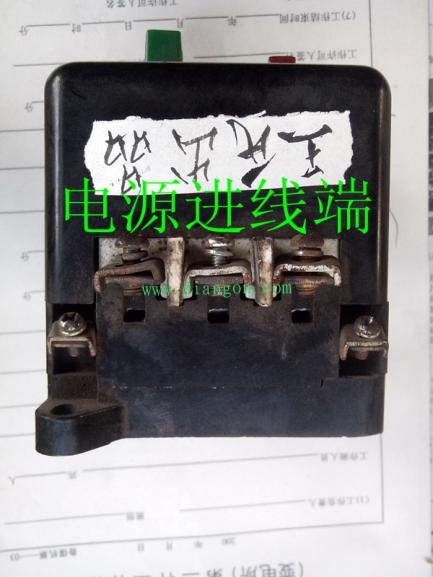

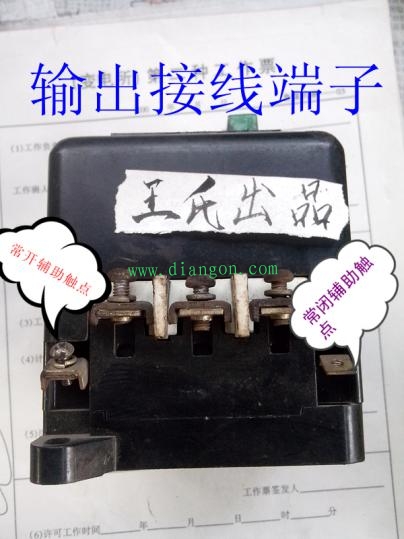

二、低压断路器的选用
1、根据电气装置的要求选断路器的类型、极数与规格；
2、断路器的额定工作电压应大于或等于线路或设备的额定工作电压；
3、对于配有热脱扣器的断路器，其脱扣器的额定电流应等于或稍大于线路工作电流；
4、根据实际使用环境，确定电磁脱扣器的额定电流和瞬时动作整定电流，如下：

A、电磁脱扣器的额定电流只要等于或略大于线路工作电流即可；
B、电磁脱扣器的瞬时动作电流整定：作为单台电动机的短路保护时，电磁脱扣器的整定电流为电动机启动电流的1.3倍（DW系列断路器）或1.7倍（DZ系列断路器）；作为多台电动机的短路保护时，电磁脱扣器的整定电流为最大一台电动机启动电流的1.3倍再加上其余电动机的额定工作电流。
