电工基础之行程开关简述

行程开关又叫限位开关或位置开关，其作用与按钮开关相同，只是触点的动作不是靠手动控制，而是通过生产机械运动部件的碰撞使触点动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

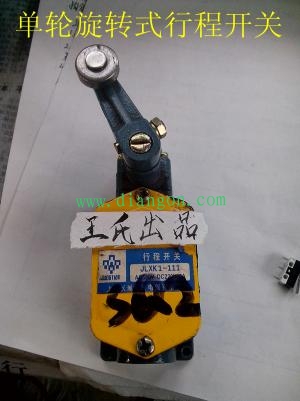

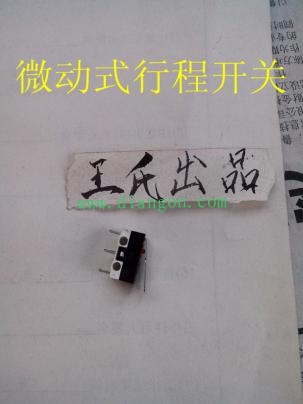

行程开关由操作头、触点系统和外壳组成。它分为直动式（按钮式）、旋转式（滚动式）和微动式三种。

行程开关的选择
①根据使用场合和控制对象来确定行程开关的种类。当生产机械运动速度不是太快时，通常选用一般用途的行程开关；而当生产机械行程通过的路径不宜装设直动式行程开关时，应选用凸轮轴转动式的行程开关；而在工作效率很高、对可靠性及精度要求也很高时，应选用接近开关。
②根据使用环境条件，选择开启式或保护式等防护形式。
③根据控制电路的电压和电流选择系列。
④根据生产机械的运动特征，选择行程开关的结构形式（即操作方式）。

行程开关的使用
①行程开关安装时，应注意滚轮的方向，不能接反。与挡铁碰撞的位置应符合控制电路的要求，并确保能与挡铁可靠碰撞。
②应经常检查行程开关的动作是否灵活或可靠，螺钉有无松动现象，发现故障要及时排除。
③应定期清理行程开关的触头，清除油垢或尘垢，及时更换磨损的零部件，以免发生误动作而引起事故的发生。

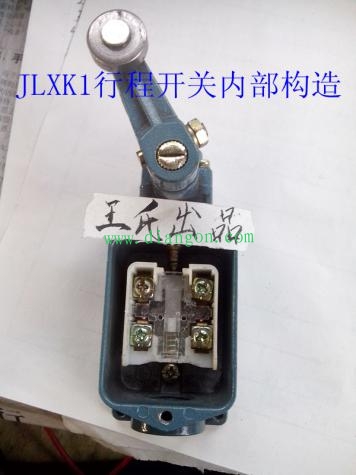

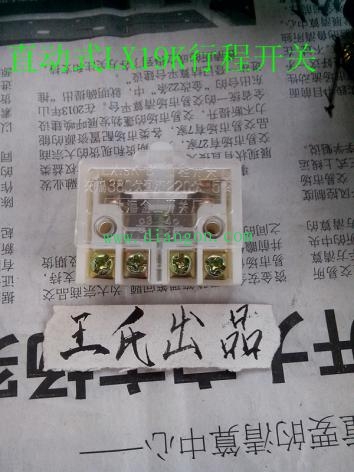

行程开关主要由操作机构、触点系统及外壳构成。行程开关种类繁多，一般按其机构分为直动式、转动式和微动式，常用的行程开关型号有LX19K系列和JLXK1系列等。

选用行程开关应遵循以下原则：
1、根据使用场合及控制对象选择行程开关的种类；
2、根据安装环境选择防护形式；
3、根据控制回路的额定电压和额定电流选择与之对应的电气参数；
4、根据行程开关的传导力矩与位移关系合理选择操作头（碰头）的形式。

在使用行程开关时应注意3个方面，分别为：
1、行程开关安装时，安装位置要准确，固定要牢靠，滚轮的方向不能装反，撞铁与其碰撞的位置应符合控制线路的要求，并确保能可靠地与撞铁碰击；
2、行程开关在使用过程中，要定期检查和保养，及时清除污垢灰尘，保持触点洁净，并经常检查动作是否灵活、可靠，及时排除故障隐患；
3、在碰撞力度较大的线路当中，对于行程开关应定期予以更换，确保人身安全和设备正常运转。
