电阻色码表_电阻色环识别图

固定电阻一般采用两位和三位有效数字表示电阻器的阻值、阻值允许偏差及温度系数(当需要时，有标注)，并且在相关国家标准中对固定电阻器的色码代码均有明确规定。下面本文主要根据电阻器和电容器的标志代码规定，介绍固定电阻色码标示的要求及标示示例。
一、固定电阻色码标示要求
　　对于固定电阻色码标示，第一色应靠近电阻器的一端，各色带的位置和间隔应使其在读代码时不致出现混乱。
　　并且，标示电阻相关参数要求使用的任何附加代码不应与阻值和阻值允许偏差的代码相混淆。
　　固定电阻器的色标代码，当按表1规定的颜色表示温度系数时，应采用下列方法之一：
　　1) 为第6条色带盒较宽的带宽；
　　2) 为第6条色带时，其带为间断带；
　　3) 螺旋带。
　　对于圆柱形电阻器，采用螺旋带时，其带应重叠在现有的阻值和阻值允许偏差所表示色带的全部长度上，其螺旋带的旋转角度应不小于270°；对于其他类型电阻器，采用颜色代码的类似方法应按国标等相关规范的规定。
　　再者，温度系数的色码标志仅与三位有效数字配合使用。

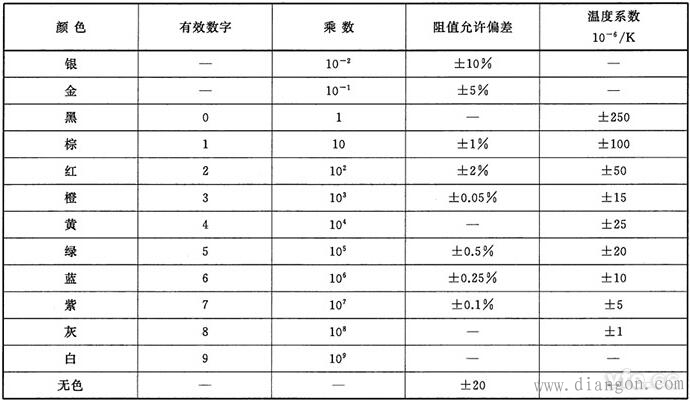

表1：阻值对应的颜色
二、固定电阻色码标示示例

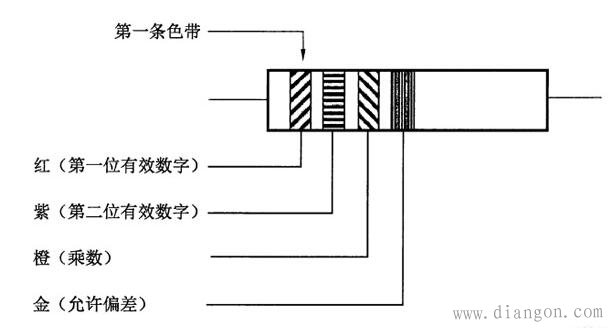

1.阻值为两位有效数字的色码标志示例
　　阻值为27000Ω和阻值允许偏差为±5%的电阻值。

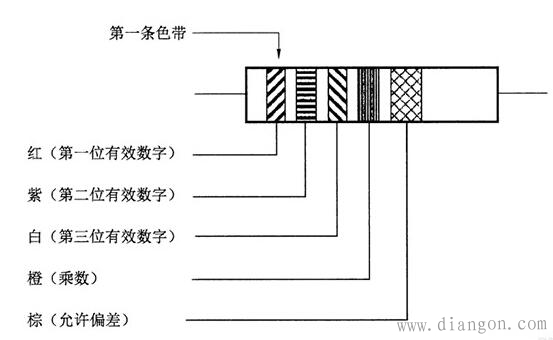

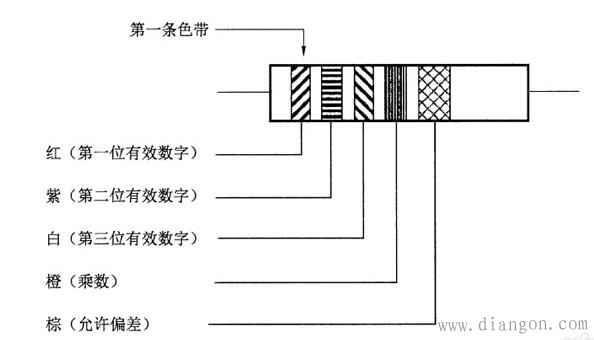

2.阻值为三位有效数字的色码标志示例
　　阻值为249000Ω和阻值允许偏差为±1的电阻器。

　　注：为了避免混淆，最后一条色带的宽带应是其他色带宽度的1.5倍~2倍。
3.阻值为三位有效数字并要求标志温度系数的色码标志示例
　　阻值为249000Ω、阻值允许偏差为±1%和温度系数为±50*10^-6/K的电阻器。

　　注：为了避免混淆，最后一条色带的宽度应是其他色带宽度的1.5倍~2倍。
