异步电动机参数自动调谐

自动调谐（因在电动机旋转情况下进行，又称旋转式调谐）的步骤一般是这样的：首先在变频器参数中输入需要调谐的电动机的基本参数，包括电动机的类型（异步电动机或同步电动机）、电动机的额定功率(单位：kW)、电动机的额定电流(单位：A)、电动机的额定频率(单位：Hz)、电动机的额定转速(单位：r/min)；然后将电动机与机械设备分开，电动机作为单体；接着用变频器的操作面板指令操作，变频器的控制程序就会一边根据内部预先设定的运行程序自动运转，一边测定一次电压和一次电流，然后计算出电动机的各项参数。但在电动机与机械设备难以分开的场合却很不方便，此时可采用静止式调谐整定的方法，即将固定在任一相位、仅改变振幅而不产生旋转的三相交流电压施加于电动机上，电动机不旋转，由此时的电压、电流波形按电动机等值回路对各项参数进行运算，便能高精度测定控制上必需的电动机参数。在静止式调谐中，用原来方法无法测定的漏电流也能测定，控制性能进一步提高。利用静止式调谐技术，可对于机械设备组合一起的电动机自动调谐、自动测定控制上所需的各项常数，因而显著提高了通用变频器使用的方便性。

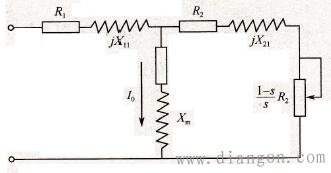

从图所示的异步电动机的T型等效电路表示中可以看出，电动机除了常规的参数，如电动机极数、额定功率、额定电流外，还有R1（定子电阻）、X11（定子漏感抗）、R2（转子电阻）、X21（转子漏感抗）、Xm（互感抗）和I0（空载电流）。

图 异步电动机稳态等效电路
