电动机绝缘的测量

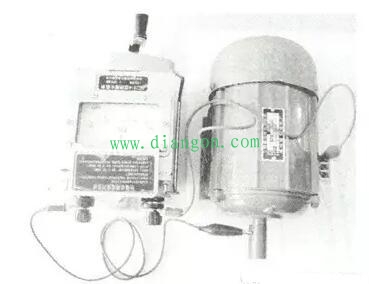

1.测量电动机绕组对外壳的绝缘时，绝缘电阻表的L接线柱接电动机绕组，E接线柱接电动机的外壳，如下图所示。然后以120r/min的转速匀速顺时针摇动把手，待表针稳定1min后读得的数值，就是被测设备的绝缘电阻。但如果表针指”0“，表明被测设备绝缘损坏，应停止摇动，否则表内线圈发热容易损坏。

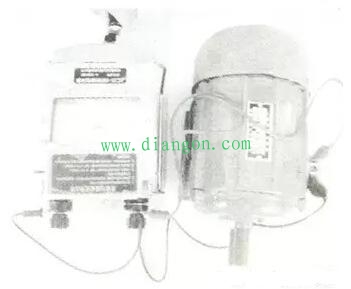

2.测电动机绕组的相间绝缘时，应将三相绕组间的连接片拆开，将L、E接线柱分别接两相绕组。然后按120r/min的转速匀速顺时针摇动，读取测量值，如下图所示。
