鼠笼电机星三角主电路接线你真的会接吗？

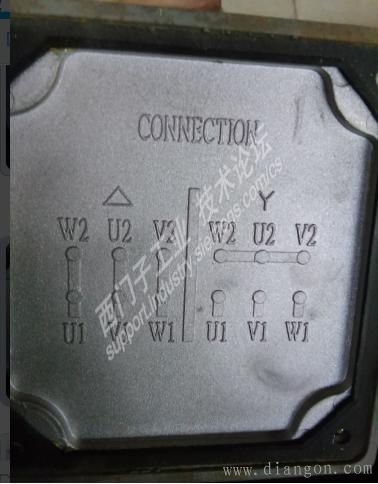

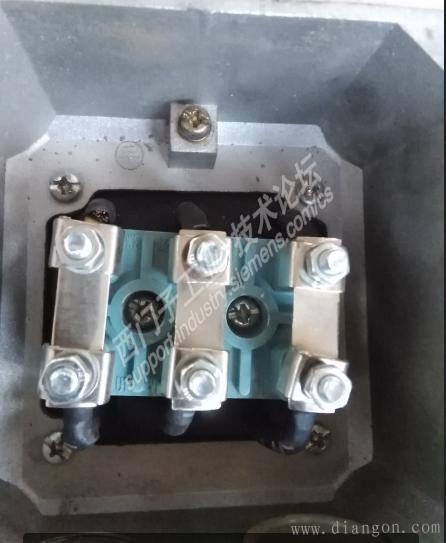

正常情况下4KW以上鼠笼电机接线都是三角形接法的，一般情况下超过15KW三角形接法的电机如果不是使用软启动器，变频器，自藕降压启动等等，就可能使用很常用星三角降压启动，这种启动方式简单，只是适用轻载或空载启动，一般三角形接法的电机接线盒图片。

星三角启动实际就是将原先在接线盒内的短接片，一般都是使用三个接触器触头来代替，人为的启动时候接成星形，此时通过每相绕组的电压是220V,使用时间继电器延时时间到后转换成三角形接法，此时通过每相绕组的电压就是额定电压380V,所以接线时候需要将接线盒内短接片拆除。

星形启动接法很简单，将U1，V1，W1，分别接入L1，L2，L3，将U2，V2，W2短接在一起就行了，
启动完成转换成三角形接法时，就要注意了，如果U2，V2，W2相序对应不对就会产生反转，不转，缺相运行。其中反转及缺相运行对电机危害很大。
