超全的星形--三角形启动线路知识

星形--三角形启动线路是我们电工工作当中最为常见的一种降压启动方式，它适用于运行时为三角形接法的三相鼠笼形感应电动机的启动。它的工作原理是：电动机启动时将定子绕组接成星形，使加在每相绕组上的电压降到额定电压的1/√3，使电流降为三角形直接启动运行的1/3;待电动机转速接近额定值时，将绕组再改接为三角形，使电动机进入全压运行模式。
在日常工作当中，我们经常自己动手组装星形--三角形启动线路，但是该线路也有成品出售，例如QX1、QX2系列手动转换式星形--三角形降压启动器；而QX3、QX4则为带有延时时间继电器的自动转换型星形--三角形降压启动器。

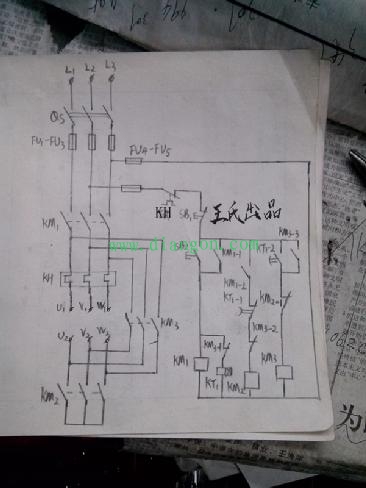

工作当中所接触的星形--三角形启动线路，常见的有手动转换式和自动转换式两种方式，现在大多采用自动转换式线路。这种线路主要由3个交流接触器，1个三相热继电器和1个时间继电器组成，外配一个启动按钮和一个停止按钮（原理图见附图）。该线路的工作原理为：在合上刀闸开关QS后，按下启动按钮SB2，主交流接触器KM1和星形交流接触器KM2得电，电路此时进入启动过程。这时延时时间继电器KT1也由于KM3-1常闭触点闭合而得电开始计时，待时间继电器延时完毕后，其延时常闭变常开触点KT1-1断开交流接触器KM2，同时其延时常开变常闭触点KT1-2导通使三角形交流接触器KM3得电工作，使线路进入三角形额定工作方式，从而完成整个启动--运行过程。在线路当中热继电器KH作为过载保护器件使用，而按钮SB1则作为停止按钮使用。

使用星形--三角形启动线路时，我们应注意以下三个方面的事项：
1、星形--三角形启动线路主要用于控制功率为30KW以下的电动机；
2、星形--三角形启动线路仅适用于电动机空载或轻载启动状态下；
3、星形--三角形启动线路的延时时间在4---16秒之间，电动机功率越大则启动时间越长。
