西门子S7-200PLC PC/PPI电缆不够长的解决方法

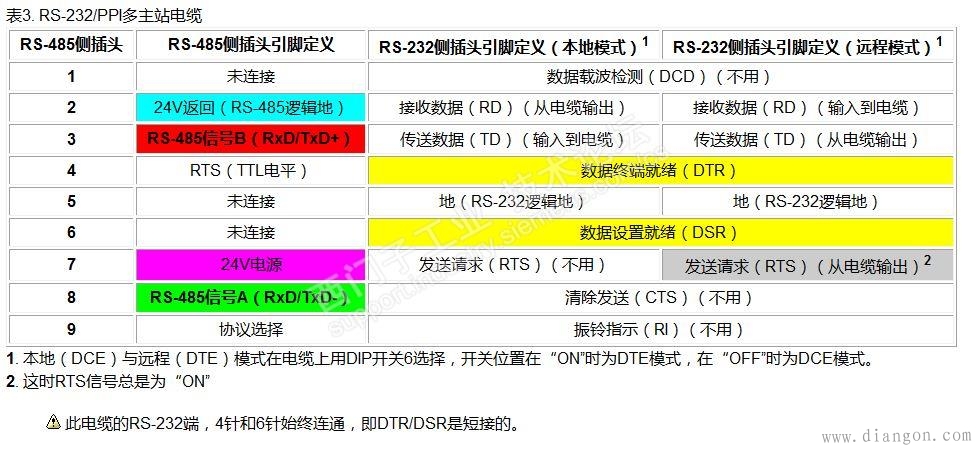

PC/PPI编程电缆RS485端口定义如附图。

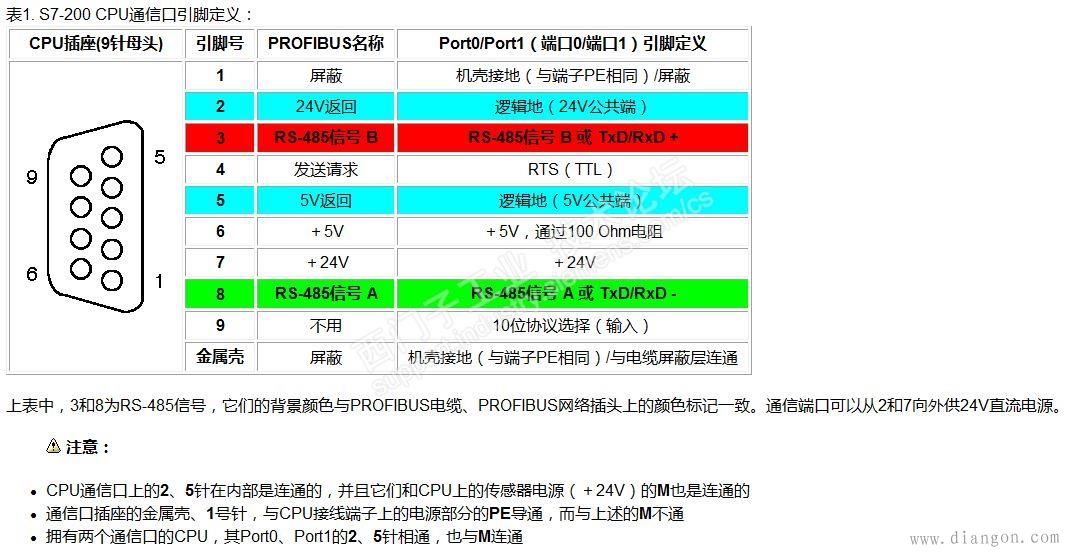

RS485电气接口按原理支持1000米距离。PC/PPI编程电缆不够长时，可以理解为需要将PLC CPU的RS485口延长到PC/PPI编程电缆够长。CPU的RS485接口为DB9孔头，如果将9个芯都用DB9针头转DB9孔头接PC/PPI电缆的rs485 DB9针头，完全没有问题。如果不接9个芯，就需要接4个芯。CPU RS485数据传输为3芯和8芯，如果只接3和8，则PC/PPI编程电缆无法正常工作，因为PC/PPI电缆工作时需要24V电源。只要把CPU RS485 提供24V电源的2芯和7芯也接出来，PC/PPI编程电缆就可以正常工作了。
总结：PC/PPI编程电缆不够长时，可以将PLC CPU RS485端口的2、3、7、8四个芯用DB9针头和DB9孔头做直连线，延长至PC/PPI电缆够长。
