高压三相异步电机能效试验方法

GB/T30254高压三相笼型异步电动机能效限定值及能效等级对电机能效检测引用G/BT 1032三相异步电动机试验方法中11.5规定的E法或E1法——测量输入功率的损耗分析法确定;对于额定功率为1000KW及以上电动机，应按G/BT 1032 三相异步电动机试验方法中11.8规定H法——圆图法确定，其中杂散损耗按推荐值计算。
1.E法或E1法测量输入功率的损耗分析法

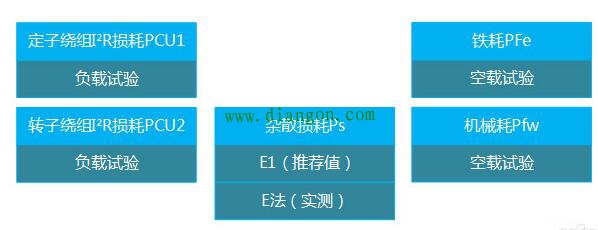

　　E/E1法同样是通过测量电机输入功率及相关参量，通过损耗分析获取电机的所有损耗功率，再从输入功率中减去总损耗即为输出功率。电机的总损耗等于规定温度下定子损耗、转子损耗、铁耗、风摩耗及负载杂散耗之和。
2.H法——圆图法

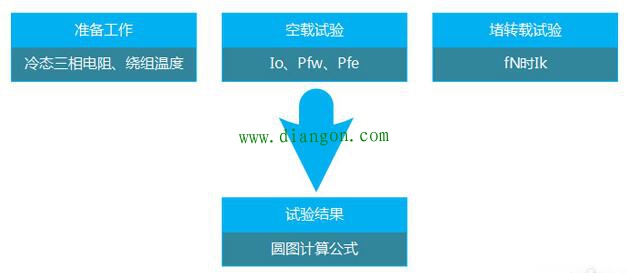

　　圆图法是根据电动机的空载试验和堵转试验数据，利用圆图求取电动机额定功率时的效率，功率因数和转差率的一种方法。圆图法适用于不能进行负载试验的中、大型电动机。
　　圆图法计算公式中的电压电流和电阻均为相电压(V)、相电流(A)和电阻(Ω)的三相平均值，功率为三相功率(W)。
　　圆图法操作试验结束后，根据电动机的空载试验及接近IN下堵转试验数据，利用原图求取电动机额定功率时的效率、功率因数、转差率，完成试验。
