如何看三相电表读数?如何算三相电表电量

没有互感器电表直接读数也就是这次表上的数字减去抄表数，有电流互感器的电表再乘电流互感器的变比与电压互感器的变比。

三相电表通过电流互感器连接方式连接的三相电表，电表的接线有10根接线，要观察连接的电流互感器的电流比，电流互感器的名牌上有，都是一个数字比5标出的，例如 100/5 150/5 等，电表上读取的数字乘以电流比就是计量的电量，精确的还要加上变损和线损。

注：电源的进线端省画的断路器、万能转换开关。互感器的变配比值要根据用电的容量来选择，连接仪表的导线用1.5mm平方的单芯BV线就可以了。

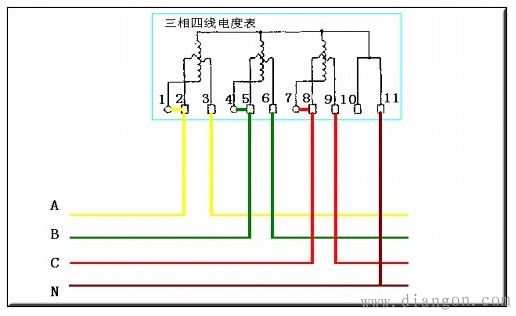

三相四线电表接线图/接线方法

翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S2端，即电流进线端;

3、6、9接电流互感器二次侧S1端，即电流出线端;

2、5、8分别接三相电源;

10、11是接零端。为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

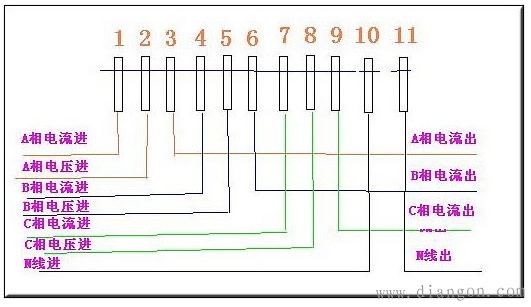

不带电流互感器的三相四线电表接线图

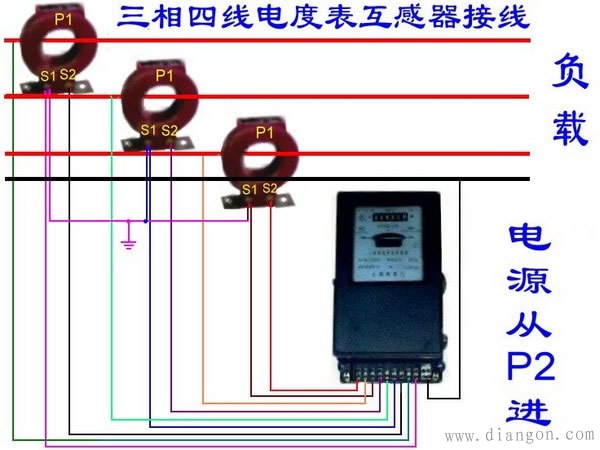

带电流互感器的三相四线电表接线

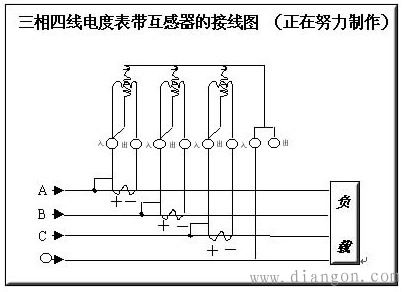

三相四线电度表带互感器的接线图

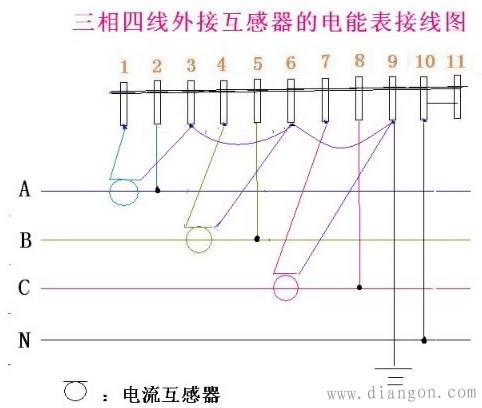

三相四线外接互感器的电能表接线图
