pt100热电偶温度传感器检定点（R0和R100）选择与检定方法

昌晖仪表在本文介绍Pt100铂电阻检定点选择方法、R0和R100检定与合格判断依据，是各行业验收Pt100是否合格的技术标准。文章内容节选自国家标准DL/T 774-2015。
Pt100检定点选择与基本方法
1、各等级Pt100的检定点，均应选择0℃和100℃，并检查实际电阻温度系数a的符合性；
2、当△a不符合要求时，应进行表1中相应允差等级有效温度范围的上限（或下限）的温度的检定；
3、Pt100和二等标准铂电阻温度计的电阻值测量，均应采用四线制测量方法；
4、校验Pt100时通过热电阻电流应不大于1mA，宜选用符合测量准确度要求的数字多用表；铂电阻的办法，交替重复不少于4次（包括电流换向），分别取平均值作为测量结果。
R0(温度为0℃时的电阻值)的检定
1、在冰点槽(或具有0℃的恒温槽，偏差不超过±0.2℃)中，分别测量Pt100的电阻值与二等标准铂电阻温度计测量的温度，比较和计算其0℃的偏差值±△t0；
2、保护管可以拆卸的热电阻，应放置在内径略大于感温元件直径的玻璃试管中，管口用脱脂棉或木塞塞紧后，插入冰水充分混合的冰点槽内，插入深度应不小于30mm；
3、保护管不可拆卸的Pt100热电阻，可直接插入介质中，检定时测量数据稳定所方可读数；
4、如果使用0℃恒温槽，Pt100热电阻应有足够的插入深度，尽可能减少热损失；
5、检定AA级以上的Pt100热电阻，为减小测试不确定度，宜在水三相点瓶中测量。
R100(温度为100℃时的电阻值)和Rt(温度为t℃时的电阻值)的检定
1、在100℃的恒温槽中测量Pt100热电阻R100的电阻值，并与二等标准铂电阻温度计测量的温度进行比较，计算其100℃的偏差值△t100；
2、可拆卸Pt100热电阻的Rt检定与R0的检定一样，将感温元件放置在玻璃试管中(检定温度高于400℃应放置在石英试管中)；
3、插入恒温槽并保证足够的插入深度，待热平衡后继续增加插入深度l0mm，重新达到热平衡后电阻值的变化，应不超过允许误差的5%；
4、当温度t高于500℃，热电阻应以小于1℃/min的速率随槽冷却至0℃后，再从控温槽中取出；
5、恒温槽的检定点温度应不超过±2℃，且10min之内变化应不超过±0.02℃。

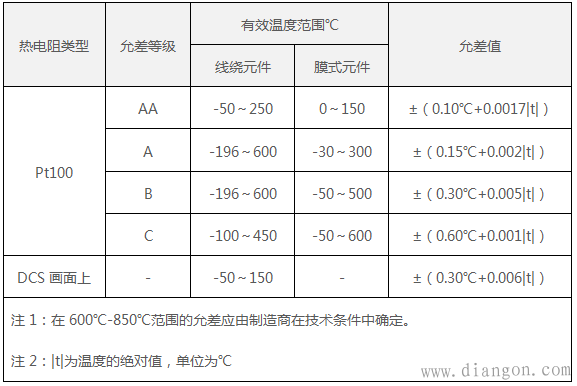

工业Pt100热电阻允许误差表
R0和R100电阻值的合格判断
1、在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差，应不超过上表给定的允差值。

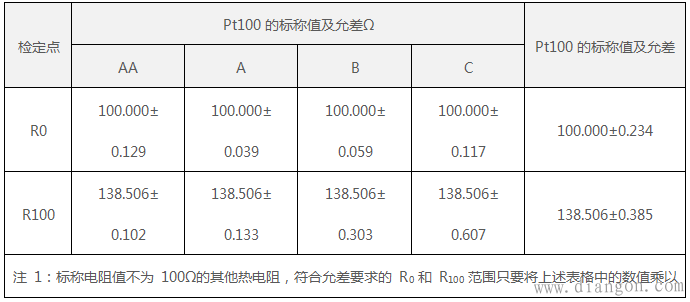

2、Pt100(0℃时电阻值为100的铂电阻)和Cu100(0℃时电阻值为100的铜电阻)标称值及符合允差要求的R0和R100范围见下表。
