住宅低压配电线路设计规范

　　住宅低压配电系统设计：
　　1.住宅建筑单相用电设备由三相电源供配电时，应考虑三相负荷平衡。
　　2.住宅建筑每个单元或楼层宜设一个带隔离功能的开关电器，且该开关电器可独立设置，也可设置在电能表箱里。
　　3.采用三相电源供电，套内每层或每间房的单相用电设备、电源插座宜采用同相电源供电。
　　4.每栋住宅建筑的照明、电力、消防及其他防灾用电负荷，应分别配电。
　　5.住宅建筑电源进线电缆宜地下敷设，进线处应设置电源进线箱，箱内应设置总保护开关电器。电源进线箱宜设在室内，当电源进线箱设在室外时，箱体防护等级不宜低于IP54。
　　6.六层及以下的住宅单元宜采用三相电摞供配电，当住宅单元数为3及3的整数倍时，住宅单元可采用单相电源供配电；七层及以上的住宅单元应采用三相电源供配电，当同层住户数小于9时，同层住户可采用单相电源供配电。
　　7.每套住宅应设置自恢复式过、欠电压保护电器。
　　8.线缆选择：
　　A.高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。
　　B.建筑高度为100m或35层及以上应用矿物绝缘电缆
　　C.建筑高度为50m～100m且19层～34层的一类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火线缆.
　　D.10层～18层的二类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火类线缆。
　　E.19层及以上的一类高层住宅建筑，公共疏散通道的应急照明应采用低烟无卤阻燃的线缆。
　　F.10层～18层的二类高层住宅建筑，公共疏散通道的应急照明宜采用低烟无卤阻燃的线缆。
　　G.建筑面积大于60m2的住户，进户线不应小于10mm2，照明插座回路不应小于2.5mm2。

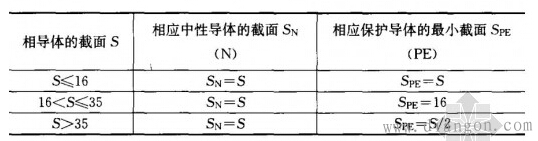

　　中性导体和保护导体截面的选择

住宅配电线路布线系统设计：
　　1.住宅建筑套内配电线路布线可采用金属导管或塑料导管。暗敷的金属导管管壁厚度不应小于1.5mm，暗敷的塑料导管管壁厚度不应小于2.0mm。
　　2.敷设在钢筋混凝土现浇楼板内的线缆保护导管最大外径不应大于楼板厚度的1/3，敷设在垫层的线缆保护导管最大外径不应大于垫层厚度的1/2。
　　3.线缆保护导管暗敷时，外护层厚度不应小于15mm;消防设备线缆保护导管暗敷时外护层厚度不应小于30mm。
　　4.当电源线缆导管与采暖热水管同层敷设时，电源线缆导管宜敷设在采暖热水管的下面，并不应与采暖热水管平行敷设。电源线缆与采暖热水管相交处不应有接头。
　　5.与卫生间无关的线缆导管不得进人和穿过卫生间。卫生间的线缆导管不应敷设在0、1区内，并不宜敷设在2区内。
　　6.电气竖井：
　　A.无铠装的电缆在住宅建筑内明敷时，水平敷设至地面的距离不宜小于2.5m;垂直敷设至地面的距离不宜小于1.8m。除明敷在电气专用房间外，当不能满足要求时，应采取防止机械损伤的措施。
　　B.当穿管管径不大于电气竖井壁厚的1/3时，线缆可穿导管暗敷设于电气竖井壁内。
　　C.当电能表箱设于电气竖井内时，电气竖井内电源线缆宜采用导管、金属线槽等封闭式布线方式。
　　D.电气竖井的净宽度不宜小于0.8m。
　　E.电气竖井内应急电源和非应急电源的电气线路之间应保持不小于0.3m的距离或采取隔离措施。
　　F.强电和弱电线缆宜分别设置竖井。当受条件限制需合用时，强电和弱电线缆应分别布置在竖井两侧或采取隔离措施。
　　G.电气竖井内应设电气照明及至少一个单相三孔电源插座，电源插座距地宜为O.5m～1.Om。
　　H.电气竖井内应敷设接地干线和接地端子。
　　7.室外布线：
　　A.当沿同一路径敷设的室外电缆小于或等于6根时，宜采用铠装电缆直接埋地敷设。
　　B.当沿同一路径敷设的室外电缆为7根～12根时，宜采用电缆排管敷设方式。
　　C.当沿同一路径敷设的室外电缆数量为13根～18根时，宜采用电缆沟敷设方式。
　　D.电缆与住宅建筑平行敷设时，电缆应埋设在住宅建筑的散水坡外。电缆进出住宅建筑时，应避开人行出人口处，所穿保护管应在住宅建筑散水坡外，且距离不应小于200mm，管口应实施阻水堵塞，并宜在距住宅建筑外墙3m～5m处设电缆井。

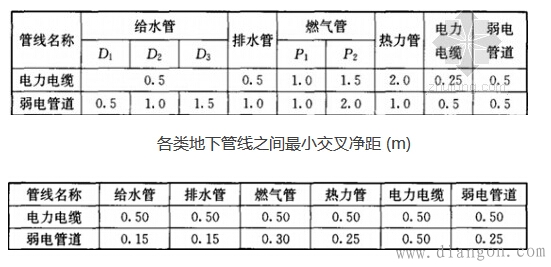

　　E.各类地下管线之间的最小水平和交叉净距。

各类地下管线之间最小水平净距(m)
