有源模拟电阻器工作原理

有源模拟电阻器是一种标准电阻，常用于一些电阻检定或其他相关参量的检试验中。下面本文主要根据电阻检定规程内容介绍有源电阻模拟器的分类及检定操作中的工作原理。
一、有源模拟电阻器分类
　　有源模拟电阻器可分为电流型有源模拟电阻器和电压型有源模拟电阻器。
二、电流型有源模拟电阻器
01电流型有源模拟电阻器检定原理框图
　　电流型有源模拟电阻器的检定原理框图参照图1所示。

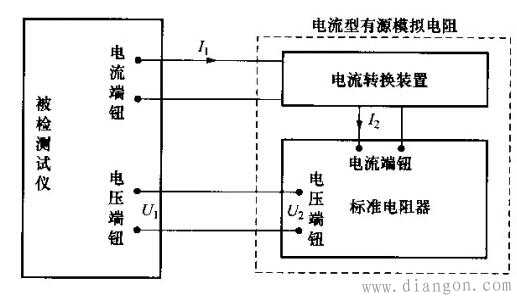

图1：采用电流型有源模拟电阻器的检定原理框图
1.电流型有源模拟电阻器工作原理

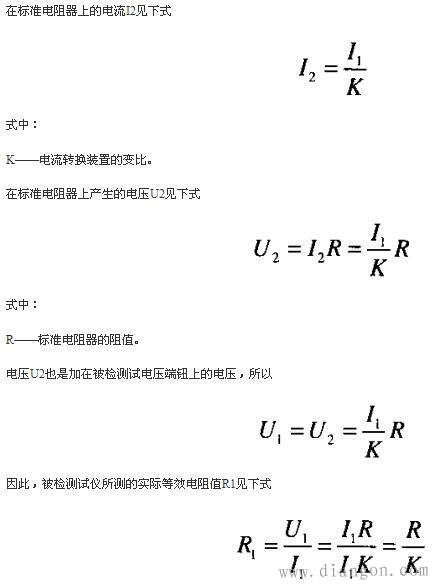

　　电流型有源模拟电阻器是将被检测试仪产生的大电流I1通过电流转换装置按一定的比例转换成小电流I2，然后加在无源标准电阻器上，从而降低了对无源标准电阻器的功率要求。通过改变电流转换装置的变比或无源标准电阻器的阻值，即可调节检定时检定点的电阻值。

　　由此可见，检定时，只需调节电流转换装置的变比(或标准电阻器的阻值)，就可以得到不同阻值的检定点。
三、电压型有源模拟电阻器
1.电压型有源模拟电阻器检定原理框图
　　电压型有源模拟电阻器的原理框图参见图2所示。

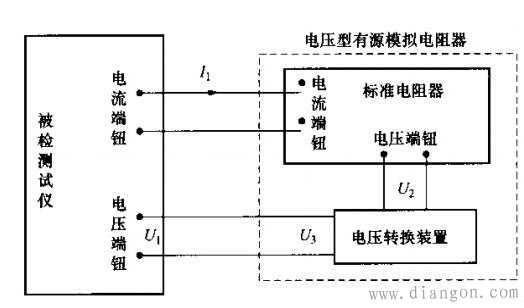

图2：采用电压型有源模拟电阻器的检定原理框图
2.电压型有源模拟电阻器工作原理

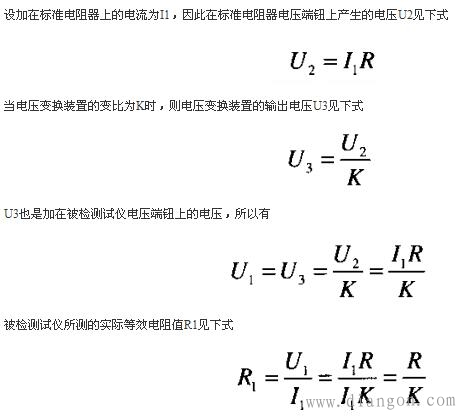

　　电压型有源模拟电阻器是将无源标准电阻器电压端钮的电压U2通过电压转换装置按一定的比例转换成U3，然后加在被检测试仪的电压端钮。通过改变电压转换装置的变比或无源标准电阻器的阻值，即可调节检定时检定点的电阻值。

　　由此可见，检定时，只需调节电压转换装置的变比K(或标准电阻器的阻值)，就可得不同阻值的检定点。
