多开单控开关接线图
时间：2023-03-07作者：佚名
|

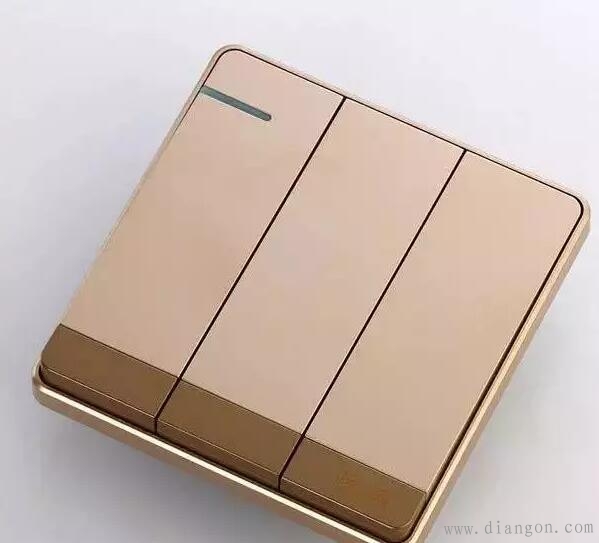

面板上有多个按键的开关，每个按键可以控制一个灯▼

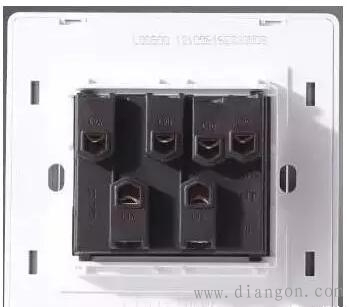

还有一种接线柱，是这样的▼

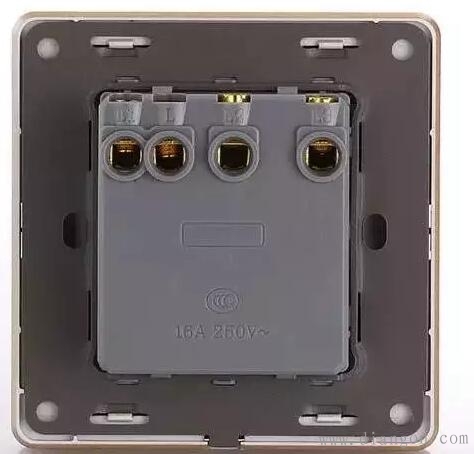

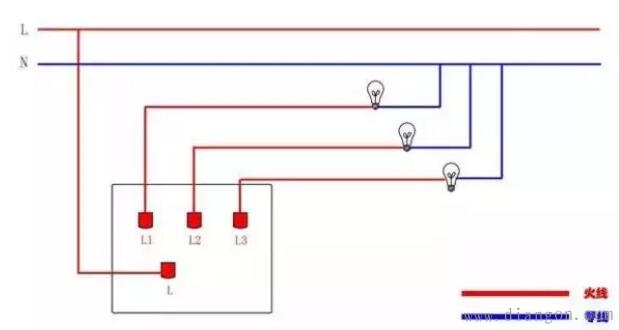

同样是三开单控，却只有四个接线柱。仔细观察会发现，接线柱的标识中，只有一个公共点（L或COM被称为公共点），即进线端。这种开关在接线时，只需要接一个进线，而L1,L2,L3分别对应面板按键从右到左。接线方法如下▼
|
