电容谐振频率的解释

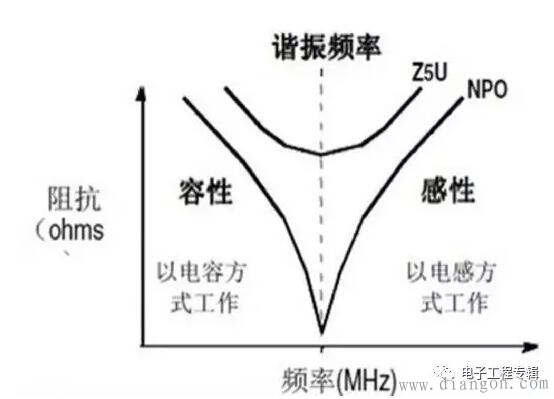

　　由于焊盘和引脚的原因，每个电容都存在等效串联电感（ESL），因此自身会形成一个串联谐振电路，LC串联谐振电路存在一个谐振频率，随着电力的频率不同，电容的特性也随之变化，在工作频率低于谐振频率时，电容总体呈容性，在工作频率高于谐振频率时，电容总体呈感性，此时去耦电容就失去了去耦的效果，如下图所示。因此，要提高串联谐振频率，就要尽可能降低电容的等效串联电感。

　　电容的容值选择一般取决于电容的谐振频率。

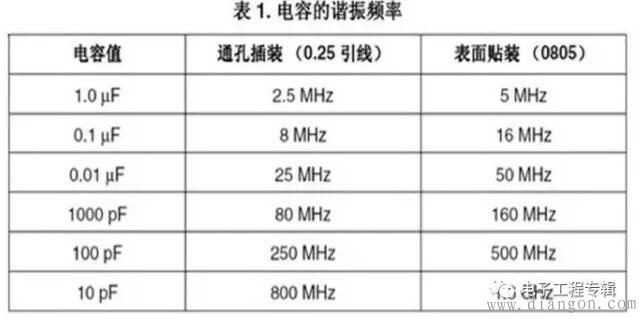

　　不同封装的电容有不同的谐振频率，下表列出了不同容值不同封装的电容的谐振频率：

　　需要注意的是数字电路的去耦，低的ESR值比谐振频率更为重要，因为低的ESR值可以提供更低阻抗的到地通路，这样当超过谐振频率的电容呈现感性时仍能提供足够的去耦能力。
　　降低去耦电容ESL的方法：
　　去耦电容的ESL是由于内部流动的电流引起的，使用多个去耦电容并联的方式可以降低电容的ESL影响，而且将两个去耦电容以相反走向放置在一起，从而使它们的内部电流引起的磁通量相互抵消，能进一步降低ESL。（此方法适用于任何数目的去耦电容，注意不要侵犯DELL公司的专利）
　　IC去耦电容的数目选择
　　在设计原理图的时候，经常遇到的问题是为芯片的电源引脚设计去耦电容，上面已经介绍了去耦电容的容值选择，但是数目选择怎么确定呢？理论上是每个电源引脚最好分配一个去耦电容，但是在实际情况中，却经常看到去耦电容的数目要少于电源引脚数目的情况，如freescale提供的iMX233的PDK原理图中，内存SDRAM有15个电源引脚，但是去耦电容的数目是10个。
　　去耦电容数目选择依据：
　　在布局空间允许的情况下，最好做到一个电源引脚分配一个去耦电容，但是在空间不足的时候，可以适当削减电容的数目，具体情况应该根据芯片上电源引脚的具体分布决定，因为厂家在设计IC的时候，经常是几个电源引脚在一起，这样可以共用去耦电容，减少去耦电容的数目。
