反接制动控制电路原理图解

反接制动是在电动机停车时，将其所接的i电源线中任意两根对调，由于电源相序改变，会产生一个与原来方向相反的电磁转矩，这对由于惯性作用仍沿原方向旋转的电动机起到制动作用，，当电动机转速接近零时，断开电源。这种方法制动转矩大，制动迅速，但制动电流很大，一般要在定子电路中串入电阻。
异步电动机在改变它的电源相序后，就可以进行反接制动。相序改变，电动机定子的旋转磁场反向，产生与电动机原转矩转向相反的反转矩，因而起到制动作用。

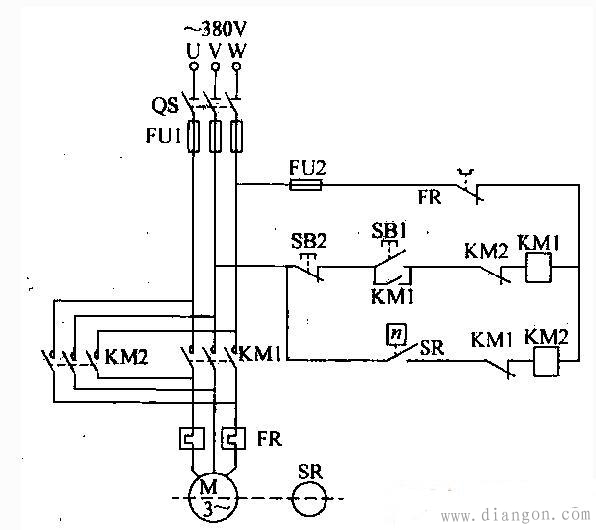

异步电动机反接制动线路如图所示。当按下按钮SB1，接触器KM1吸合，使电动机带动速度继电器SR -起旋转。速度转动到额定转速后SR动合触点闭合，做好制动准备。按下SB2停止按钮后，Klffl断电，其动断触点韧台，SR在电动机惯性作用下触点仍然闭合，这时，KM2吸合，电动机反接制。当电动机转速下降直至停止时，SR断开．KM2释放，制动完毕。
