高电压试验控制室UPS电源选择

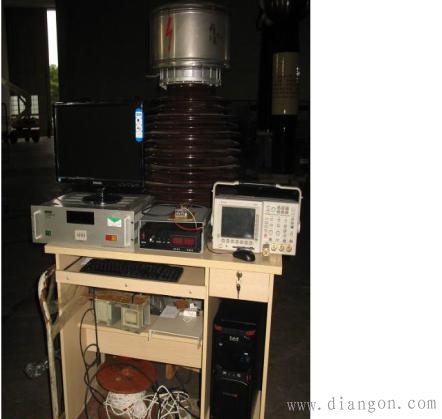

图1
2、高电压试验時测量迂到的二个问题
1) 由于高电压试验時测量迂到的供电线路干扰，简单说就是给示波器独立供电。好处：避免供电线路干扰测量结果。UPS就是一个独立的供电源。

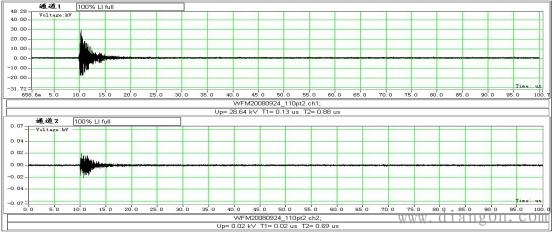

2) 高压放电时，地线会有大电流流过，地线电位瞬间被抬高，这个过程跟雷击时相似，过高的零地电压会烧毁示波器。因此，控制室须用USP。高压放电时，地线会有大电流流过如图2。

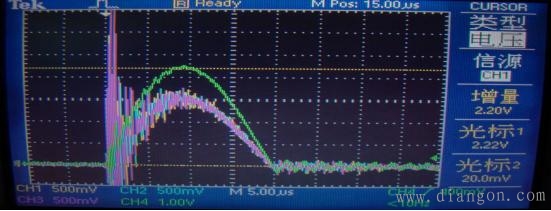

图2
3、高电压试验厅的控制室ups电源如何选择？
3.1)　UPS的分类：　　一般情况下，UPS系统分为三大类，为后备式(或离线)、在线互动式和双转换式(在线)。根据高电压试验厅的控制室的目标、应用、和功能要求，选择双转换式(在线)的UPS。　　

3.2)如何选配UPS不间断电源　
　1、首先要确定高电压试验厅的控制室设备是需要的多大功率的，一般来讲普通PC机或工控机的功率在200W左右，苹果机在300W左右，服务器在300W与600W之间，其他设备的功率数值可以参考该设备的说明书。只要按要求购买就可以了。　　
2、其次应了解UPS的额定功率有两种表示方法：视在功率(单位VA)与实际输出功率(单位W)，由于无功功率的存在所以造成了这种差别，两者的换算关系为：视在功率*功率因数=实际输出功率。所以在购买的时候要计算好。

　
　3、UPS通常分为工频机和高频机两种。工频机由可控硅SCR整流器，IGBT逆变器，旁路和工频升压隔离变压器组成。因其整流器和变压器工作频率均为工频50Hz，顾名思义叫工频UPS。　　
33) 鉴于这些选项，应该如何去选择UPS配置呢?　　　　在选择UPS的时候自己的业务需求，同时还要了解自己的财政预算，设定UPS系统的投入资本和运营成本。还要了解UPS的可用性，那么选择的UPS系统不应该是那些只能够容忍几个小时的停机时间。UPS配置的选择应与可用性需求相一致，并应根据高电压试验厅的控制室停机的潜在损失，设置预算。　
　冷却基础设施。根据选择的UPS系统，给设施增加冷负荷。对于高电压试验厅的控制室来说，甚至UPS效率降低一个或两个百分点都可能转化为大量的热量，多余的热量必须去除，以保护设备。现有的基础设施可以处理这个负荷吗，或者UPS有必要升级吗?　　空间。 UPS系统占用宝贵的高电压试验厅的控制室地面空间，所以确保选择的配置不会要求在您的设施中增加更多的空间。现在的机房可以说是一寸土地一寸金，所以UPS的大小也是格外重要的。
冗余。有一个临时的备份电源系统(UPS)，那么为什么不备份呢?如果可用性是设计的关键考虑，那么冗余是必要的。增加后备式UPS，可以避免单点故障，从而提高电源系统的可靠性。一个通常的备份配置为N 1(例如，如果您需要六台UPS运行您的数据中心，那么N 1的设计涉及七个装置)，其他的包括2N(所需要装置数的一倍)、2N 1等。更多的冗余可以提高可靠性或可用性，但同时也需要更多的设备成本(较高的资本性支出)，更多的地面空间(取决于配置)和更低的效率。　　
设计复杂性。简单的设计往往是不太容易出现人为的错误和独立的故障，但他们可能还缺乏一些您更愿意在UPS系统中看到的功能。例如，在线互动式UPS系统中的开关，是潜在的故障点，在双转换设计中，就不存在这个故障点。此外，复杂的设计与简单的设计相比，可能需要更多的维护(或简单地说，就是维修成本较高)。　
模块化。如，那么应该考虑模块化的方法。“超前购买”，购买比现在需要的更多的设备，将花费更多的资本支出、存储空间和潜在的运行费用。模块化方法允许在需要时，添加基础设施，避免需求增长后，以前的设施变成废物。
