高压开关柜有哪些二次回路?怎样读二次回路接线图

一、高压开关柜有哪些二次回路

高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路（连锁、开关柜按钮、控制）、控制小母线跳闸回路（控制、开关柜按钮、事故按钮、低电压、连锁、保护）、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。

二、怎样读二次回路接线图

二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括：（1）归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。（2）展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。

根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。

安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。

二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。

习惯上常把归总式原理图简称为原理图。归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。

展开式原理图又简称展开图，它完全由另一种形式绘制而成。交流回路与直流回路是互相分开的。在交流回路中，又分为交流电流回路和交流电压回路。如图1为归总式原理图的交流回路展开图。

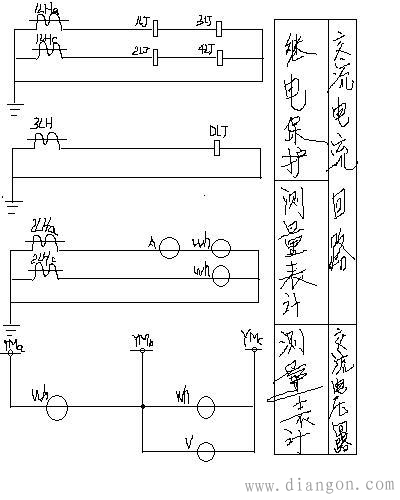

图1：高压厂用变压器交流回路展开图

把归总式原理图的保护部分，画成展开图的形式，如图2所示。

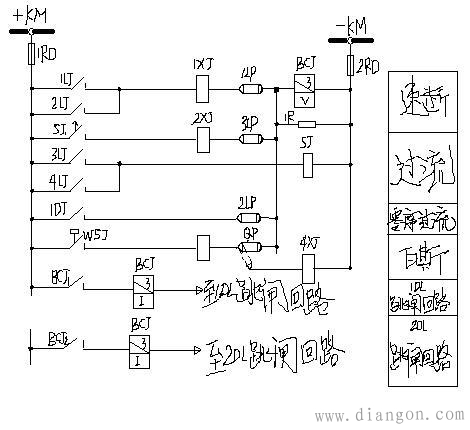

图2：高压厂用变压器保护回路展开图

在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。

现以图1和图2为例，叙述展开图的动作关系。

假如变压器高压侧忽然发生故障，首先，由交流回路反映出一次侧电流忽然增大，电流互感器1LHa、1LHc的二次侧电流也相应增大，致使电流互感器3LJ、4LJ动作（此时，继电器1LJ和2LJ因电流未达动作值，所以不会动作）。

再看直流回路展开图，首先 KM→触点3LJ→线圈SJ→-KM回路接通，使时间继电

触点4LJ

器SJ带电，触点SJ1经过一定延时后闭合，将回路 KM→延时闭合的触点SJ1→信号继电器2XJ→连接片3LP→出口继电器BCJ→-KM回路接通。最后，由出口继电器BCJ的触点BCJ1和BCJ2去动作跳闸回路。

屏面布置图应满足下列一些要求：1.凡需经常监视的仪表和继电器，都不要布置得太高；2.操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3.对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。此外，应力求布置紧凑和美观。

屏后接线图是现场安装不可缺少的图纸，图中每个设备都编有一定的顺序号和代号。设备接线柱上也加有标号。此标号完全与产品上的位置相对应。此外，每个接线柱还注有明确的去向，这种接线图用于检查和安装，远比原理图方便得多。

为了避免混淆，屏上的所有设备都有不同的编号。具体内容：1）设备的文字符号2）设备所属安装单位的编号。在二次接线图中，常会遇到“安装单位”这个名称。所谓“安装单位”是指一个屏上属于某一次回路或同类型回路的全部二次设备的总称。例如：屏上有两条线路的二次设备，第一条线路的二次设备叫做I安装单位；第二条线路的，叫做II安装单位。3）设备的循序号，即将一个安装单位的设备，按照屏上的顺序，从右到左（从背平面看）、从上到下依次编号。4）同型设备的顺序号，若一个安装单位中有几个相同的设备，须将同类型的设备编上顺序号。如有三个电流继电器，便要分别注明1LJ、2LJ与3LJ。

如图3所示为电流继电器编号的例子：

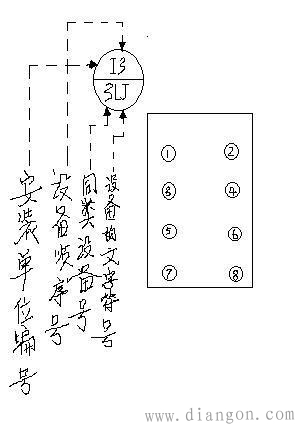

图3：电流继电器的编号

通常在每个设备的左上角画一圆圈，用一横线分成两半部。上半部注出安装单位的编号和设备的排列顺序号，下半部注出同类型设备的顺序号和设备的文字符号。

图3圆圈中字母、数字表示：位于I安装单位的第三个设备的第三个电流继电器。

为了便于安装，二次回路的每一段都应加以编号。下面表列出我国目前采用的回路编号范围。

直流回路编号范围

回路类型 保护回路 控制回路 励磁回路 信号及其它回路

编号范围 01-099或J1-J99 1-599 601-699 701-999

交流回路编号范围

回路类型 控制、保护及信号回路 电流回路 电压回路

编号范围 1-399 400-599 600-799

凡屏内设备与屏外设备相连时，都要通过一些专门的接线端子，这些接线端子组合起来，便称为端子排。为了便于接线，端子排应位于屏的左右两侧。

端子排的顺序，应按下列回路依次排列：1）交流电流回路2)交流电压回路3）信号回路4）直流回路5）其它回路6）转接回路。这样既可节约导线，又利于安装和检查。

在安装接线图上，设备之间的连接并不是以线条直接相连，而是采用一种“相对编号法”来表示。例如：要连接甲乙两个设备，我们可在甲设备接线柱上标出乙设备接线柱的编号；而在乙设备接线柱上标出甲设备接线柱的编号。简单说来，就是“甲编乙的号，乙编甲的号”，两端互相呼应。

相对编号法，不仅屏内设备连接时可以应用，推广到屏内设备与端子排的连接以及端子排与屏外设备的连接，同样也可以采用。
