中频感应炉三倍频变频器的主电路

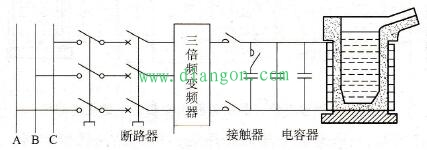

由三倍频变频器与感应炉组成的主电路如图所示。该电路由电源断路器、三倍频变频器、接触器、电容器和感应炉组成。三相交流高压电源经断路开关与三倍频变频器连接，通过三倍频变频器将50Hz电源转变成150Hz的三倍频电流，作为感应炉加热电源。线路中并联的电容器组用于提高电效率。

图 中频感应炉（三倍频变频器）的主电路

倍频变频器是一种特殊结构的变压器，其变频效率可以达到98%，最大输出功率可达2000kW。
