理工男表白必备，手把手教你用EasyEDA制作音乐频谱

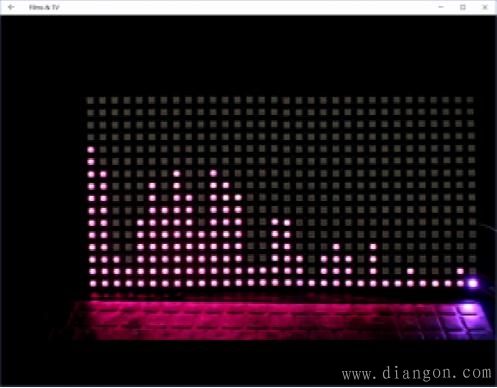

理工男总是被人黑没情调，但这其实只是人家不屑于和你谈情调。真要遇上了心爱的对象，就算一块看似枯燥的PCB板，都能被做出诱人的味道。本次分享一个超级炫酷的音乐频谱项目，废话不多说，先上张效果图。

下面就分享音乐频谱的整体制作过程，也顺便记录自己对新鲜事物的学习过程。

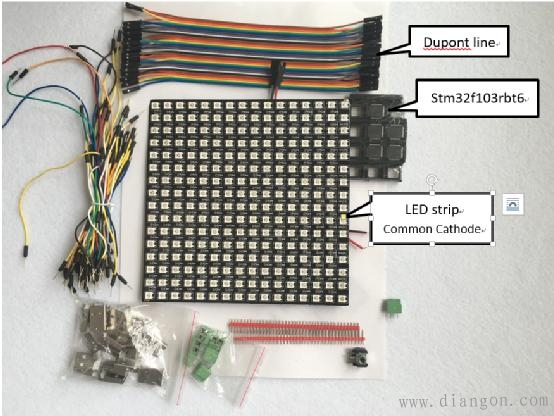

一、音乐频谱所需材料：
1）Ws2812b制作的16x32的矩阵；
2）这里是用两个16x16的矩阵拼接成的，我是直接在网络够买的矩阵，感兴趣的朋友也可以够买单个的WS2812B来自己制作；
3）STM32F103RBT6芯片及其他电容电阻晶振等元器件；
4）线材包括杜邦线等等；
5）接口器件包括USB、音频座、插针等等；
6）音频线一根用于采集电脑音频信号到ADC。

二、音乐频谱制作过程
Step 1) 音乐频谱----LED连接

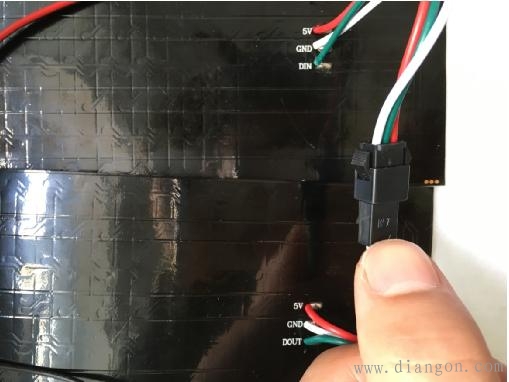

将两个16*16的LED矩阵串联，拼接成一块16*32的LED矩阵，连接方法：第一块LED矩阵的DOU接口连接到第二块的DIN接口。
Step 2) 音乐频谱----电源连接

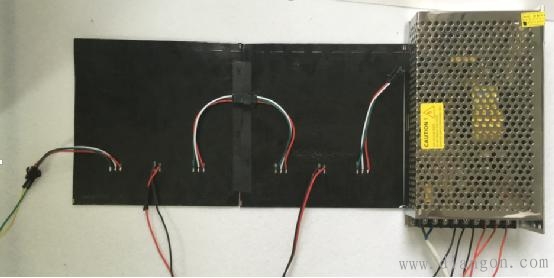

我的LED工作电压是5V，所以将两块LED的电源接口分别连到5V开关电源的输出口。注意，一块LED在工作时最大电流18A，建议使用40A以上的开关电源，使用足够粗的电线连接。

Step 3) 音乐频谱----控制板制作：

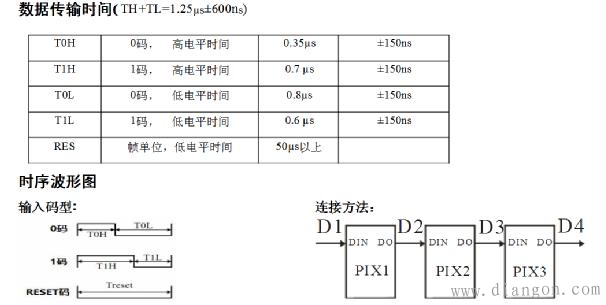

控制板是接收电脑传递过来的音频信号，并用FFT处理后得到的结果将其送出显示到LED矩阵中来。被控LED是WS2812b可编程LED制作的点阵，其受控信号频率为800KHZ，控制时序图如下所示：
每个LED由24位数据来控制，24位的数据结构是G7~G0 R7~R0 B7~B0,高位先发，按照GRB的顺序发送数据。
模拟电路采集使用LM358搭的放大电路，如下图所示：
图中IN_CH是电脑音频接入端，PC3是信号放大后给STM32模拟信号采集引脚的信号输出端。
C13、R6、R7组成信号抬升电路，将信号电压抬升，使负电压变成正电压。R8之后是信号放大电路，PC3的信号强度等于R8前面信号的R9/R8倍。IN1 处设定的是OUT1端输出的最小电压值。
这里我推荐使用EasyEDA来设计控制板，EasyEDA是一个在线EDA设计软件 ，简洁高效，你可以在他上面原理图，PCB，甚至是样板制作，非常方便。

Step 4) 音乐频谱---- 原理图
