家用空气开关怎么接线?家庭空气开关接线图

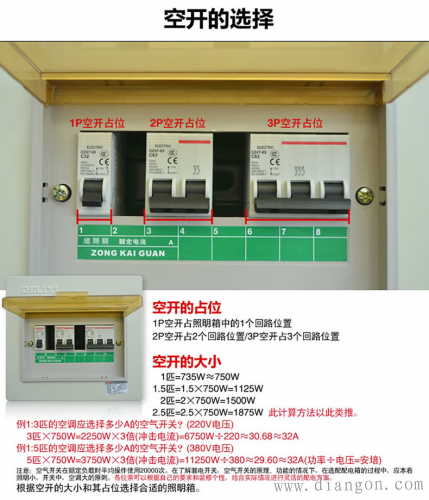

家用空气开关怎么选？

空气开关在家庭供电中作总电源保护开关或分支线保护开关用。当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；家庭一般用二极（即2P）空气开关作总电源保护，用单极（1P）作分支保护；空气开关的额定电流如果选择的偏小，则空气开关易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装空气开关，正确选择额定容量电流大小很重要。一般小型空气开关规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等；那么一般家庭如何选择或验算总负荷电流的总值呢？

1.首先计算各分支电流的值

①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即得，公式I=功率/220v；例如20w的灯泡，分支电流I=20W/220=0.09A。电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载。

②感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算，笔者给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率在翻一倍即可，例如注明20W的日光灯的分支电流I=20W/220v=0.09A，翻倍为0.09A*2=0.18A（比精确计算值0.15A，多0.03A）

2.总负荷电流即为各分支电流之和；知道了分支电流和总电流，就可以选择分支空气开关及总闸空气开关、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求；

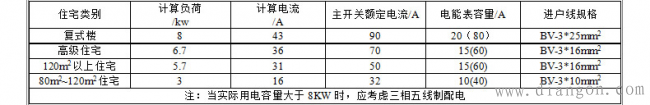

3.为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流；此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量；下表给出了几种常见住宅的计算负荷及主开关的额定电流：

空气开关与漏电开关的区别

空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样。漏电保护器俗称漏电开关，漏电保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体。这两个装置都是用的电磁原理，其间还包括放大电路。但必须注意，通常的漏电保护开关或漏电保护器只适用于工频电源，对其它电源，如直流电源、高频电源是不适用的，千万不能乱用。

一般来说（无论在家庭或者酒店等），空气开关是用做总开关的，再从它分接到各个漏电开关，每个漏电开关分出去作为一个回路。比如厕所一个回来，厨房一个回路等等。空开有过流保护、短路保护功能，能实现过流自动跳闸，但是空开也有漏电型的，也可以做分开关。

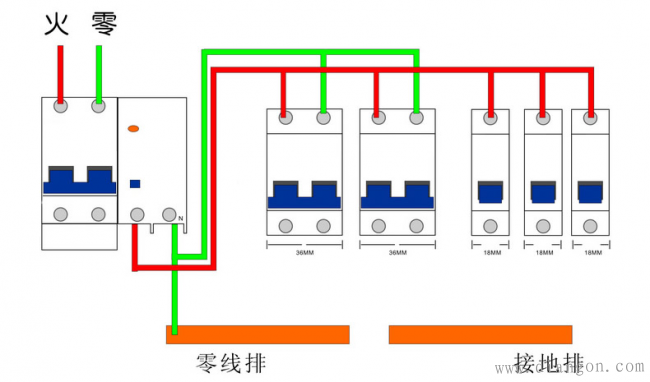

家庭空气开关怎么接线？
