Wincc与1500PLC 通讯-变量连接实验-通过AS符号连接

实验条件：
电脑已安装的软件 Wincc 7.3 、 TIA博途 V13 、STEP 7 Professional SP1 for V13.0、S7-plcSIM V13.0 SP1 Upd1
实验步骤：

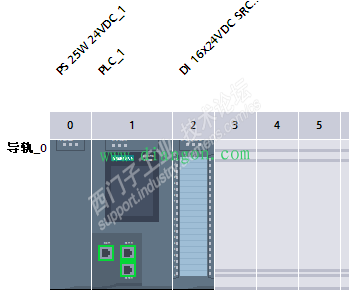

1、 TIA新建项目，新建设备，控制器CPU选1500系列任一型号，我用的1515-2PN，添加一个输入模块，并设置好

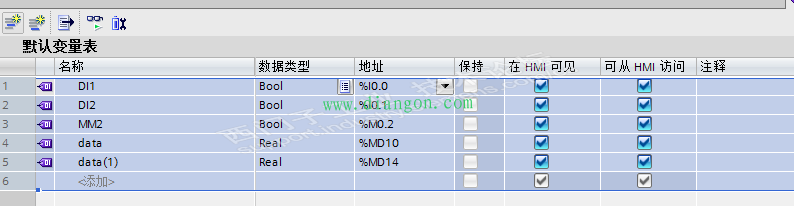

2、 添加几个实验变量

3、 在控制面板里设置PG/PC接口

4、 点击工具栏红色圆圈位置的图标打开仿真软件，下载组态好的PLC和程序，空程序也不影响实验

点击RUN按钮运行仿真

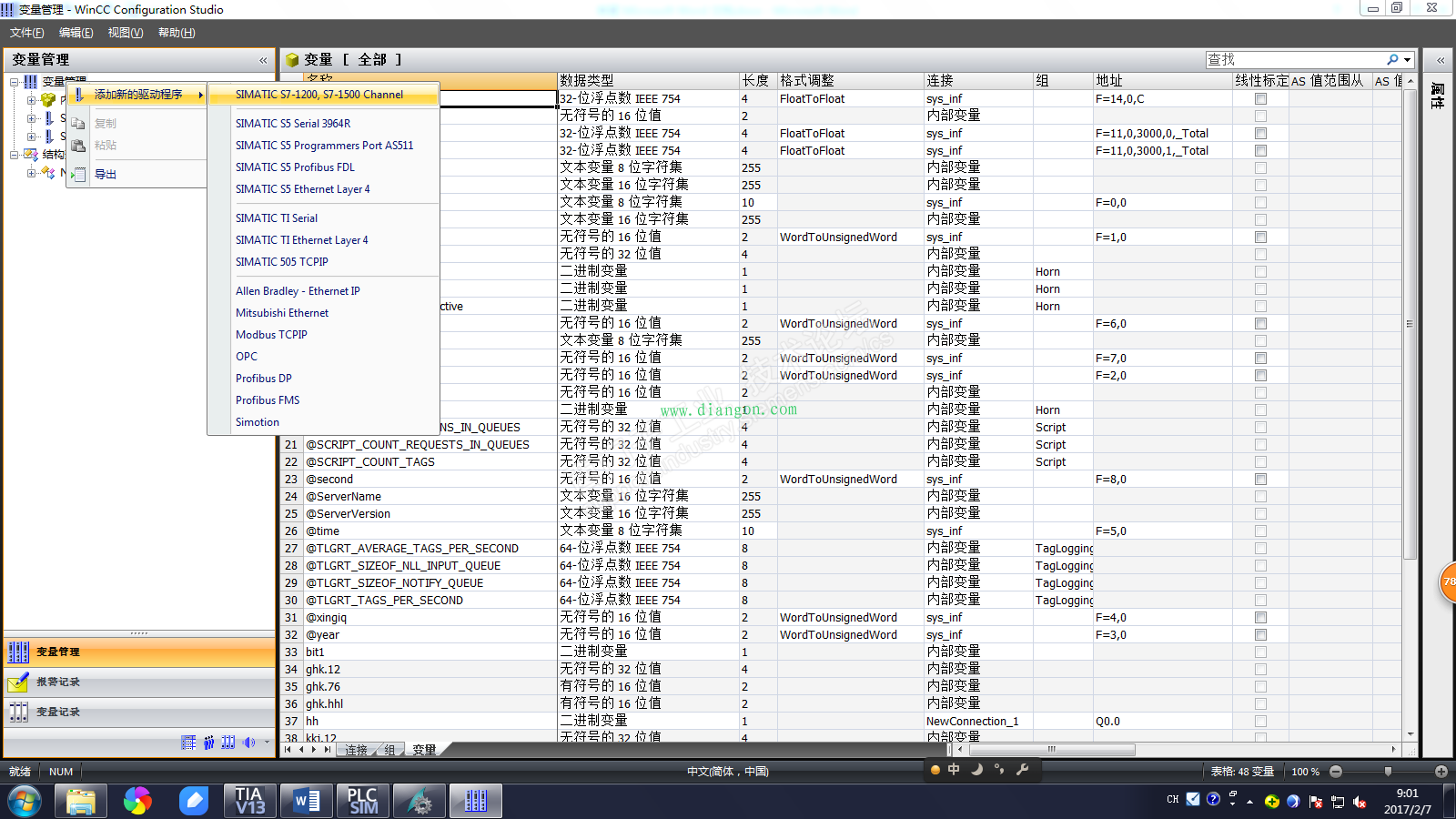

5、 新建wincc项目，打开变量管理器，右键单击变量管理，添加新的驱动程序通道

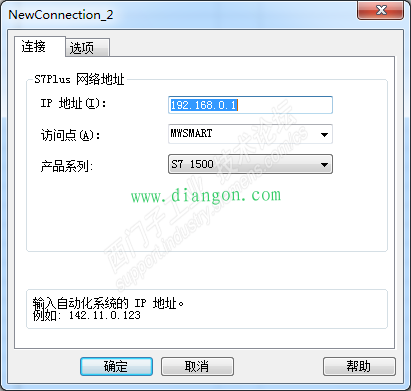

6、 在OMS下新建连接，右键设置连接参数

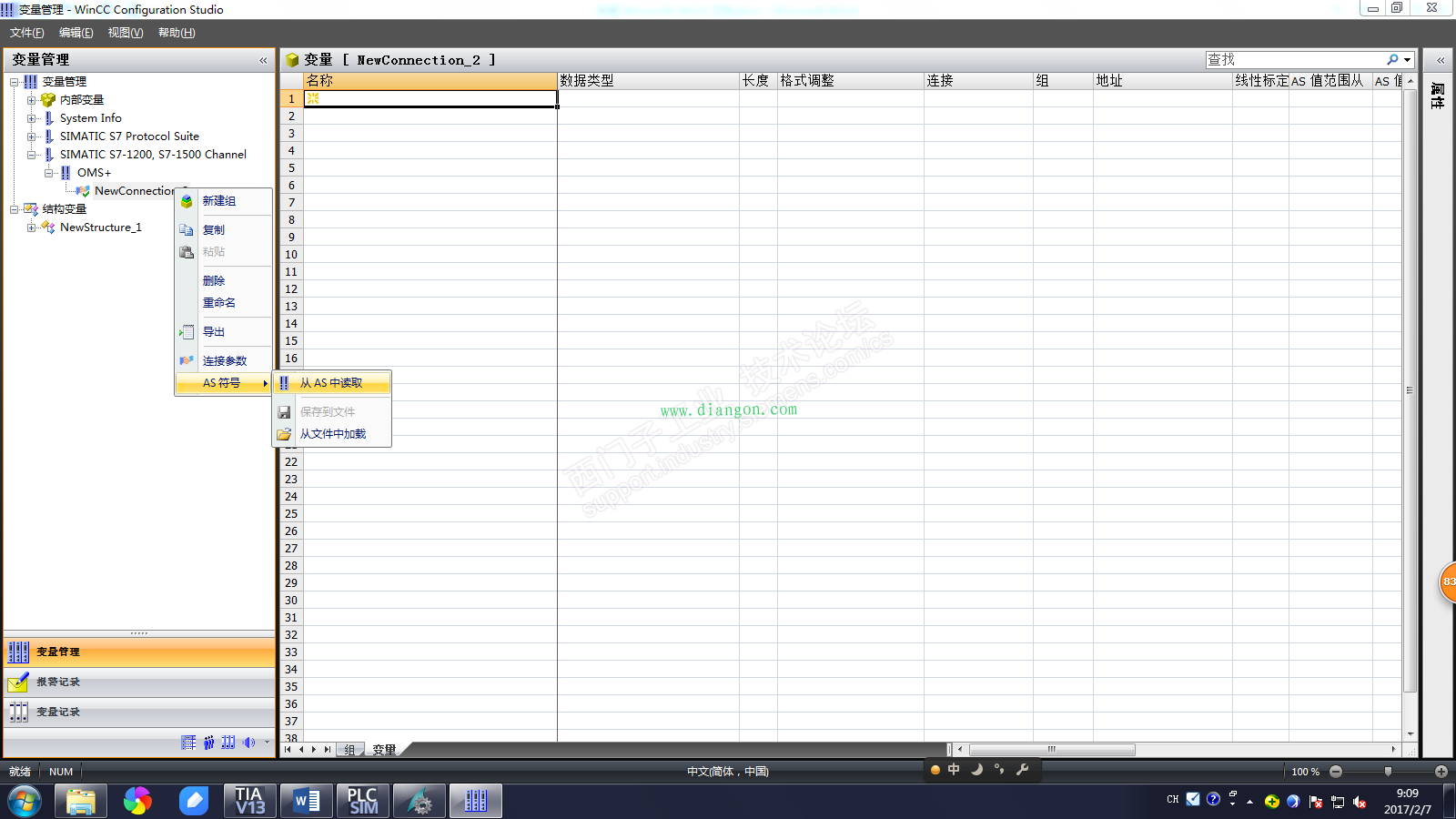

7、 然后读取AS符号，这里需要注意，此操作必须是wincc的运行系统已经激活，否则会提示错误

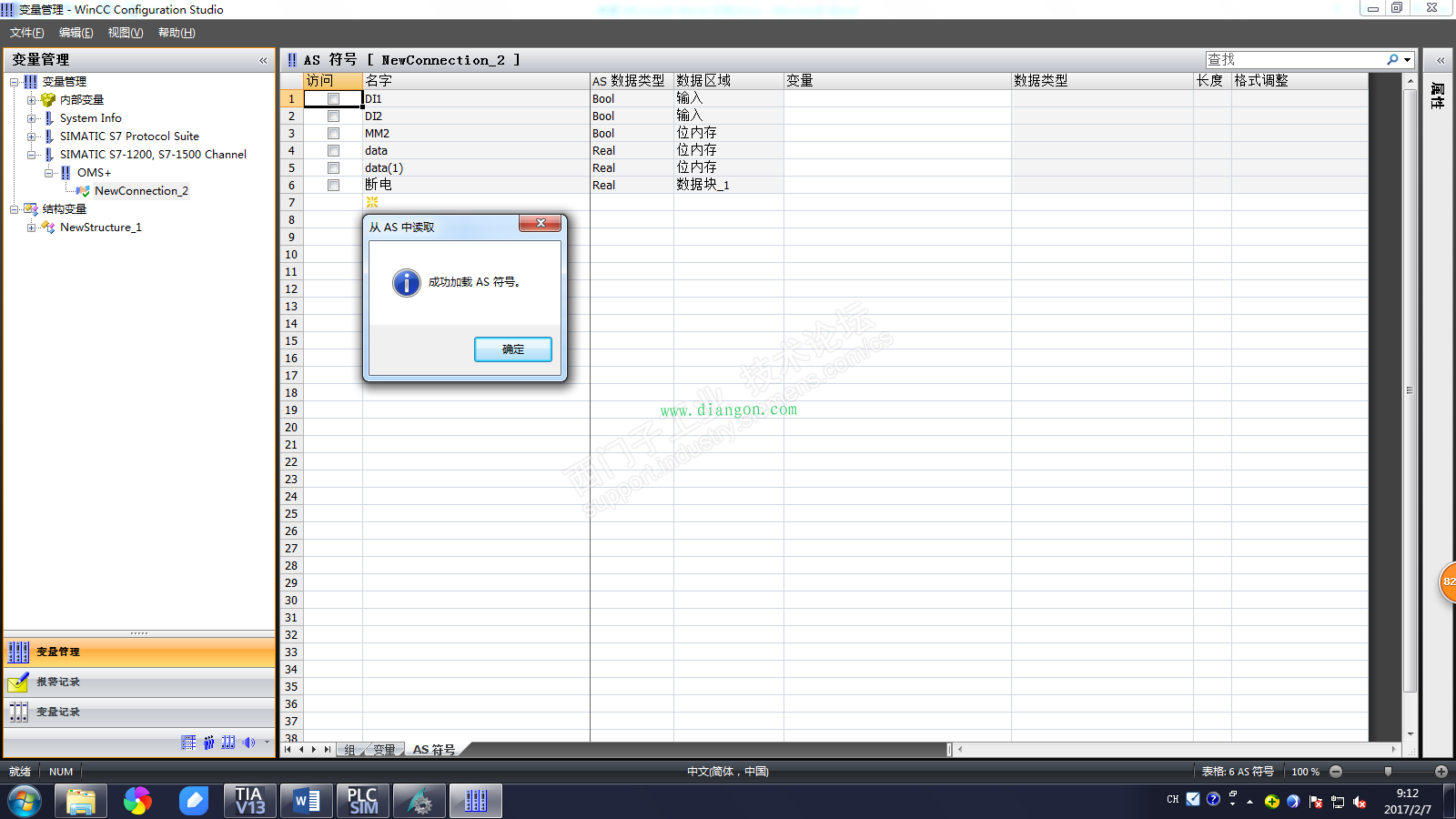

8、 变量加载成功

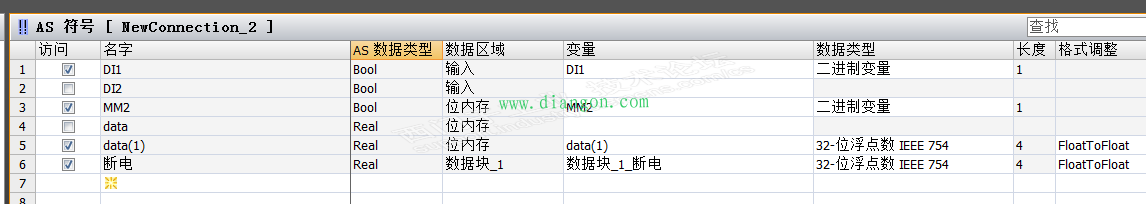

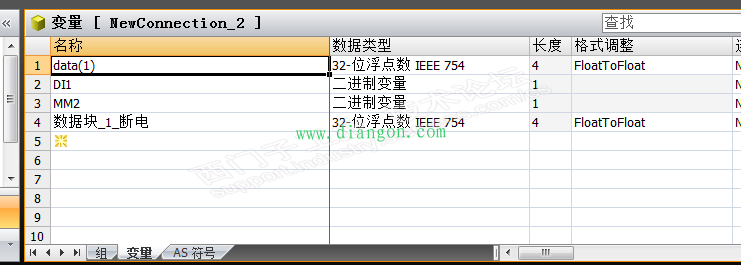

9、选择需要访问的变量，会发现被选择的变量自动添加到了变量标签页内
