PLC电路块的串联和并联逻辑指令
时间：2023-03-07作者：佚名
|
与西门子S7-200 plc不同，S7-300/400 PLC的电路块没有专用的指令。如图1所示的并联块，实际就是把两个虚线框当做两个块，再将两个块做或运算。如图2所示的串联块，实际就是把两个虚线框当做两个块，再将两个块做与运算。

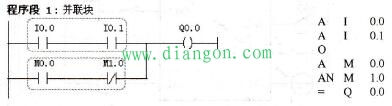

图1 并联块示例

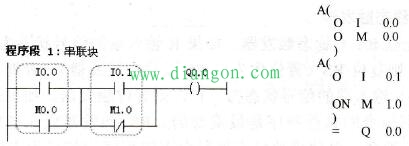

图2 串联块示例 |
