1.继电保护测试仪交流电流源、电压源负载稳定性
继电保护测试仪的交流电压源、电流源的负载稳定性应满足以下要求：
1. 交流电流源输出频率为50Hz，负载变化时，输出电流幅值的改变量应小于±0.1%。
2. 交流电压源输出电压为100V，频率为50Hz，功率因数分别为1、0.4、-0.4时，负载由0~50VA变化时，输出电压幅值的改变量应小于±0.1%。
3. 交流电流源和交流电压源在1、2规定的情况下，其相位误差应满足下表1的要求。

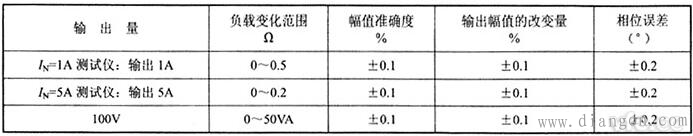

表1：交流电流源、交流电压源负载稳定性
2.继电保护测试仪合闸相位角校准方法

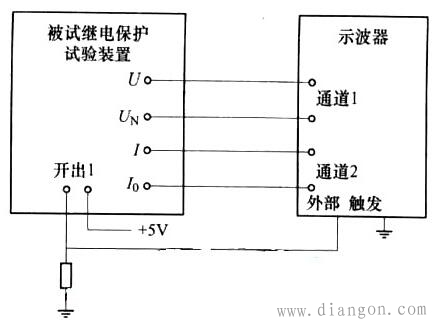

图1：合闸相位角试验接线图
继电保护测试仪合闸相位角试验接线如图1所示。
被试继电保护测试仪设置如下：在整组试验中，设置合闸相位角为φ，整定阻抗为5Ω，阻抗角为0，故障类型为A相接地，短路电流为1A(或5A)，合闸时，开出1闭合。
注：50Hz电压和电流一个周波的时间为20ms

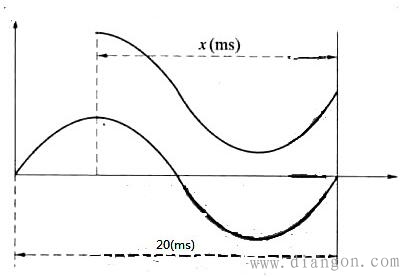

图2：合闸时电流、电压波形
示波器设置：直流耦合、外触发方式、单次上升沿触发。开始试验，用示波器记录电压、电流波形(如图2所示)，根据波形计算出合闸相位角φ
式中：
X——示波器记录第一个波形的时间，ms。
合闸相位角的绝对误差表示为
式中：
Δ——合闸相位角的绝对误差，(°)；
φX——合闸相位角测量计算值，(°)；
φN——合闸相位角设定值，(°)。
合闸相位分别设置为0°、30°、60°、90°、180°、270°时，测量实际合闸相位，并至少测量3次观察合闸相位控制的稳定性。
