变频器输出电流测量

普通万用表一般只能测量45~66Hz或45~440Hz的交流正弦波。部分真有效值万用表的测量频率范围要宽得多，许多人认为可以用于变频测量、测试。其实不然，因为这种表测量结果把基波和载波都包含进去了。比如上述变频器，380V输出时，测量结果一般在400V以上。
一般的霍尔电流传感器输出的是瞬时值。转换为有效值需要采用有效值转换电路实现，也可通过数字采样，在对采样的样本进行方均根运算获取。过载判断是根据有效值进行的。

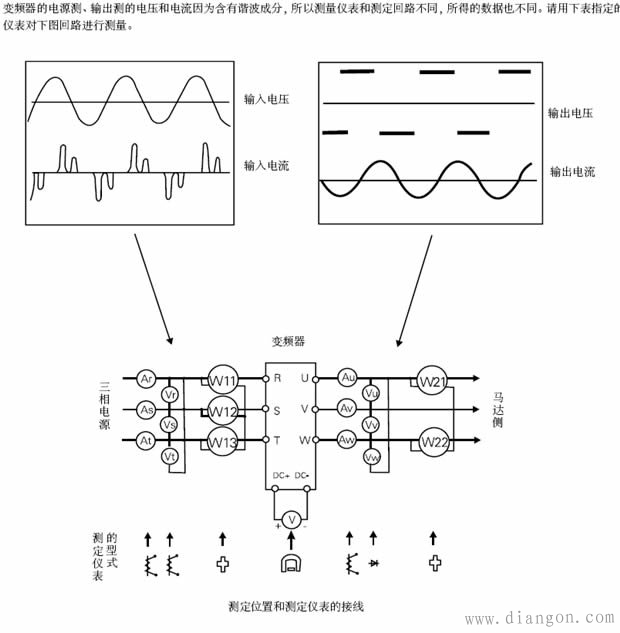

变频器各部分的电压、电流的测定方法：

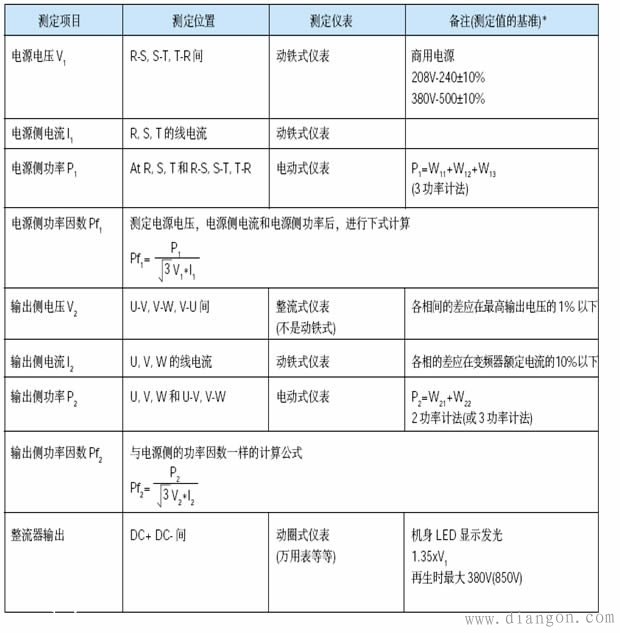

测定位置和测定仪表:

第一个记录：为何用钳形电流表测量变频器输出电流值，与变频器自身的显示值相比相差很大？
--------------------
之所以把这个问题放在首位，是因为不久前旺点恰好还讨论过这个问题
记录显示，这是由用户电工反馈的信息。用户电工用指针式钳形电流表测量ABB的变频器输出电流，发现与变频器人机界面显示值相比，相差很大。随后用户电工来电话提出此问题
首先，我们应当明确，什么是通用变频器。所谓通用变频器是指，它的电源为交流-直流-交流，即交直交。交流电流首先整流为直流，然后再逆变为合适的交流。交直交变频器也成为通用变频器，简称变频器
变频器的输入电压是不变的。对于低压变频器来说，输入电压一般为380V。但变频器的输出电压，却随着变频器频率的变化而变化，一般地，频率F与输出电压U保持为常数
由于输出电压的最大值为额定电压，因此变频器的频率不可能高过某一确定的值
由能量守恒原理很容易看出，变频器的输入电流与输出电流根本就不是一回事
我们用于测量电流的钳形电流表属于磁电系仪表。当被测波形是非正弦波，或者是发生了畸变的正弦波，磁电系仪表会发生很大的测量误差。一般来说，电磁式测量仪表的频率响应是1kHz，电动式测量仪表的频率响应是10kHz。也因此，变频器生产厂家推荐使用电磁式或者电动式测量仪表来测量变频器的输出电流
钳形电流表一般为磁电式，因此变频器频率越低，测量误差就越大；当变频器频率接近50Hz，测量也就越精确。当变频器的频率为标准工频时，钳形电流表的测量值就与变频器显示值基本相同了
-------------------------
一个建议：将变频器输出端的电流表改接到变频器的输入端，相对会准确一些
======================
相关的问题：如果用指针式的仪表去测量变频器的输出电压，同样也会带来测量误差。而且变频器的频率越低，误差越大。其原因与以上分析是一致的
常用的电磁式、磁电式电压表的刻度是按50Hz的正弦基波来校准的，因此用这些表计去测量分正弦量，其误差当然很大
解决的办法：
在万用表的两只表棒之间接一只0.22微法的电容，再通过一只1千欧的电阻去测量变频器输出电压，误差就能消除。其原因很简单，这个电路是滤波电路，它把非正弦的参量给抹平了，测量自然就准确
