电缆桥架的分类及安装要求

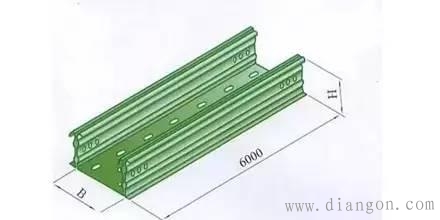

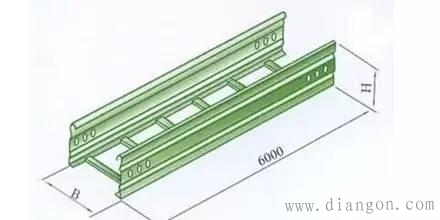

CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2. 托盘式电缆桥架

托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3. 槽式电缆桥架

槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
4. 大跨距电缆桥架

当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。

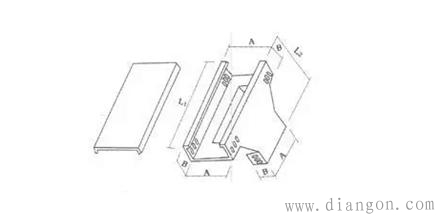

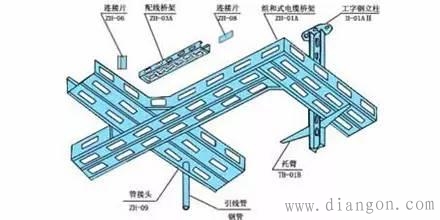

5. 组合式电缆桥架

组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品。
4、电缆桥架安装要求

（1）槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
（2）电缆桥架与用电设备交越时，其间的净距不小于0.5m。
（3）两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。

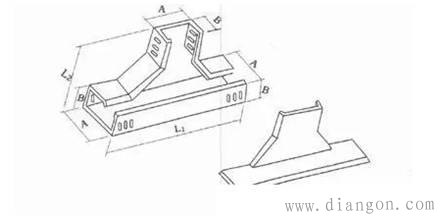

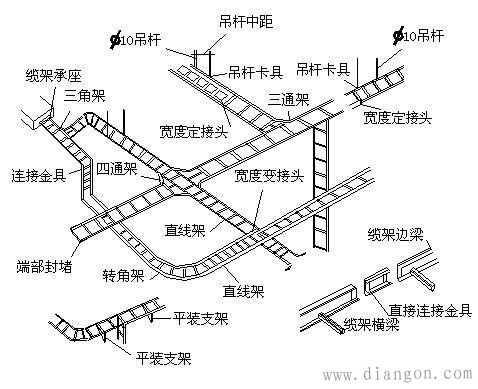

（4）在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图，则对材料统计将更精确。直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化，也可用局部大样图或剖面图表示。

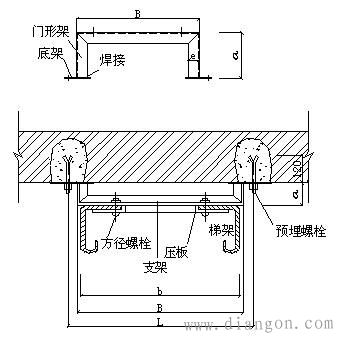

（5）桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。

（6）电缆引下点位置及引下方式，一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管，注明引下方式即可。
（7）电缆桥架宜高出地面2.2米以上，桥架顶部距顶棚或其它障碍物不应小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不应超过50%。
（8）电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定在桥架的支架上，水平敷设时，在缆线的首、尾、转弯及每间隔3~5米处进行固定。
（9）在吊顶内设置时，槽盖开启面应保持80毫米的垂直净空，线槽截面利用率不应超过50%。
（10）布放在线槽的缆线可以不绑扎，槽内缆线应顺直，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。
（11）在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。4对线电缆以24根为束，25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米，扣间距应均匀，松紧适度。
（12）桥架水平敷设时，支撑间距一般为1.5-3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。电缆桥架型式及品种的选择及铺设规范。

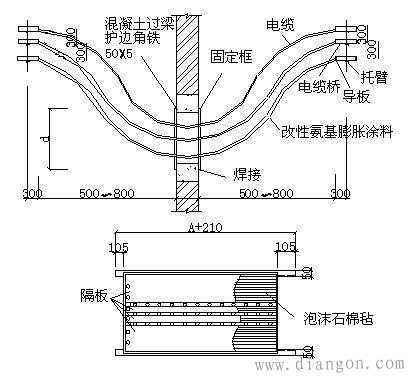

（13）要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
