现场仪表的附件很多，大多属于标准加工件，可以采购使用。在此仅介绍用途很广的压力表接头及冷凝圈的制作方法。但有一些企业的压力表就直接安装在阀门上，或安装在固定接头上，这样安装的压力表根本没有调整方向的余地，在安装时为了兼顾压力表表面的方向，只有依靠在仪表接头上缠绕生料带或调整垫片的数量来解决。而有的企业由于对环形弯管的用量不大，采购时买少了不划算，买多了又用不完，如果能自行制作，是很方便的。现介绍制作方法。
1、压力表接头的加工
压力表接头可按图1加工，该接头比较通用，适合大多数弹簧管压力表使用。在使用时一定要放垫片。垫片材质要根据所测量的介质来定，如普通介质、压力又不太高时可用石棉垫片，压力较高用铜垫片，有腐蚀的介质可用铝或四氟垫片。用这样的活接头压力表的表面可以任意改变方向后再上紧。
图1 压力表接头加工图
2、环形弯管的制作
测量蒸汽或介质温度超过85℃的场合都应当使用冷凝圈，以保护压力表。常用的冷凝圈如图2所示。自己制作冷凝圈，必须先做一个模具，找一截Ф86的钢管及一小截4分管，都用车床车平整，没有同规格钢管时可用相近的来代替，只是制作出来的圆环与图纸尺寸有点出入，但并不影响使用。再准备一块350mm×250mm左右的钢板，一截40mm×40mm长250mm左右的角钢。按图3焊接成制作模具，焊接大、小两截钢管时，要在钢管的里边焊，这样外面是平整的。把模具固定在台虎钳上，把Ф14×2mm的无缝钢管下好料，就可进行弯制工作了。

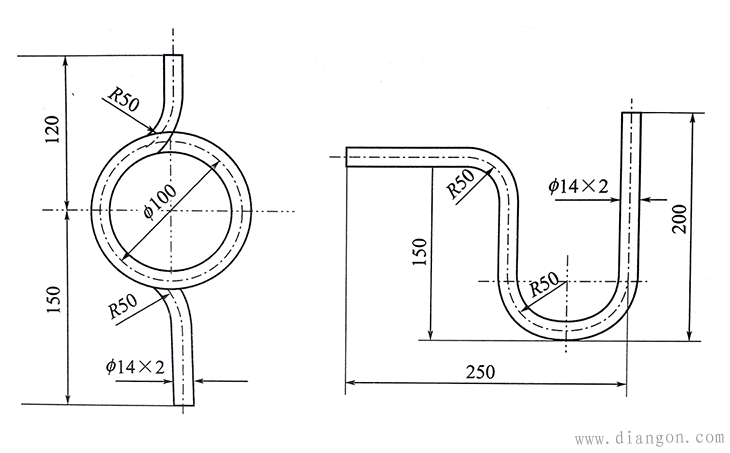

图2 压力表U形弯管和冷凝圈尺寸

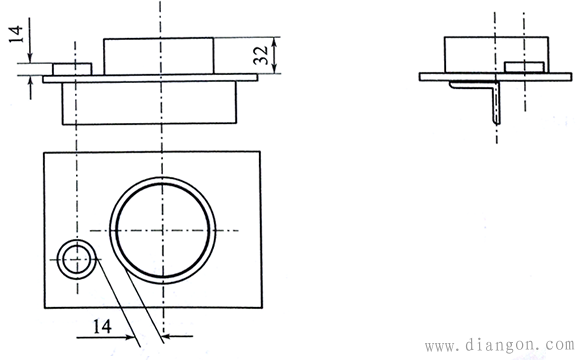

图3 压力表冷凝圈制作模具示意图
①压力表U形弯管的制作
先找一截长度合适的钢管，用来套在Ф14的无缝钢管上，其作用是用来弯管时助力。然后按图4中的1-3步骤进行操作。在弯制过程中，套在Ф14管上的助力管在弯制的时候，可多接近要弯的部位，这样可使作力点处变形，其他部位不变形。弯管时用力要均匀，并要保持平行，不要上、下晃动，随着管子的变形，助力管要慢慢向后退出，先按第1、2步骤弯制出U形弯，再按第3步骤弯制直角弯，最后检查下两个弯的平行度，必要时进行校正。

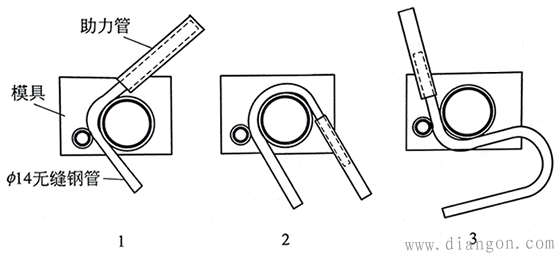

图4 压力表U形弯管制作步骤图
②压力表冷凝圈的制作
仍需要用一截长度合适的钢管套在Ф14的无缝钢管上做助力。然后按图4中的1-4步骤进行操作。操作方法基本同U形弯一样，第1步骤先弯出一个直角弯，然后把其反转一面如步骤2的虚线所示，把助力管套入进行弯制，随着管子的变形，助力管边弯边移动慢慢向后退出，一直弯到第3步骤的环形状，弯曲过程中用力要均匀，但不要保持平行要稍微向下用力，这样弯出来的环形将紧紧靠在一起，比较美观。然后把环形弯取出，反转一面再套回模具，如第4步骤所示，按箭头方向弯制最后一个弯，然后进行平行度的校正，一个环形弯管就制作好了。对于用于垂直管道的环形弯管，可以在下料时把长度考虑好，制作时再弯上一个直角弯就行了。

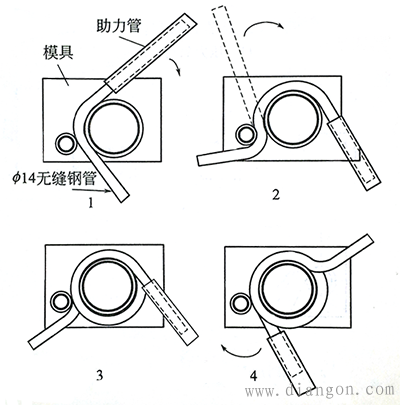

图5 压力表冷凝圈制作示意图
