西门子S7-300系列PLC的接地规范

S7-300系列plc是西门子应用最多的PLC系列产品，而由于西门子其他系列的PLC系统的特性与S7-300系列产品均类似，因此本部分介绍的原则将基本适用于整个PLC部分。
1、S7-300 PLC系统接地总原则
对于PLC及控制系统的整体的供电及接地的要求，主要有以下几点原则：
系统主回路采用三相五线制供电，主回路须增加相应的开关及保护装置
负载电源从主回路供电中取电，如果是多个负载电源，则应按照负载均衡的原则进行分配
负载侧电源，无论是直流还是交流，均应增加短路和过载保护
系统接地电阻不大于4Ω
机柜中的接地母线与系统的PE线相连
机柜的外壳、设备安装背板均应保证通过金属部件连接在一起，并与接地母线相连
设备安装背板应考虑EMC特性（例如采用镀锌板）
系统中的电气设备的PE端子应与接地母线相连，并保证就近相连以及连接电缆尽量粗，尽量短的原则
应注意柜内电气设备的其他接地要求

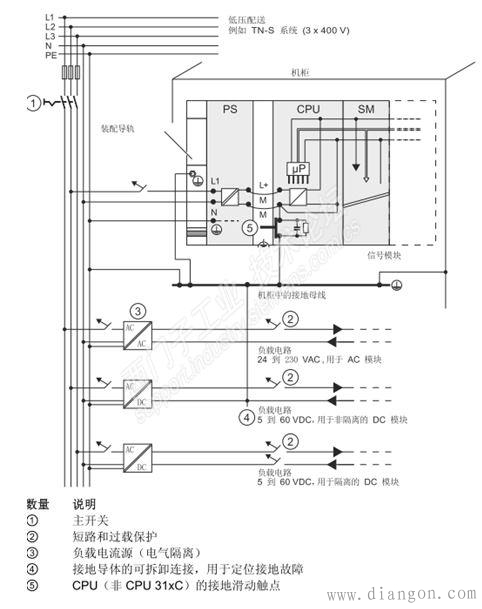

关于这些原则，请参考S7-300PLC的供电及接地原理图（图1）。

图1 系统供电、接地原理图
2、S7-300 PLC系统的接地规范
（1） 电源模板（PS307）的接地要求

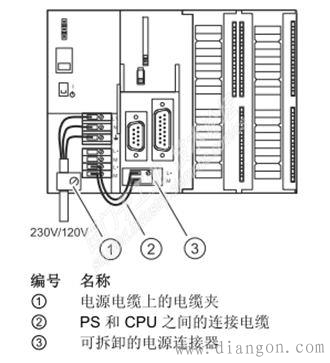

对于电源模板，供电均采用220V/120V交流电源，注意电源需要连接PE线。电源模板输出为CPU及模板提供24VDC电源（图2-2）。

图2-2 PS电源和CPU连接示意图
（2） CPU的接地连接
1） CPU 31x 接参考地电位

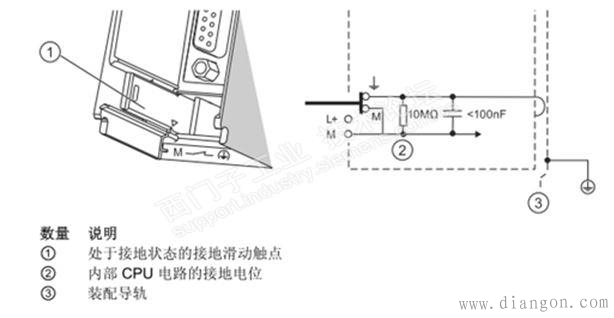

在S7-300的CPU的电源端子处，插着一个滑动金属片，将该滑动金属推进去时，DC 24V的M端将通过该滑动金属片与CPU的安装导轨相连，通过导轨实现接地，所有从M来的干扰电流都可以被释放至接地导线/地（图2-3）。
默认情况下，滑动金属片都是推进去的。

图2-3 CPU31X的接地参考电位示意（默认状态）

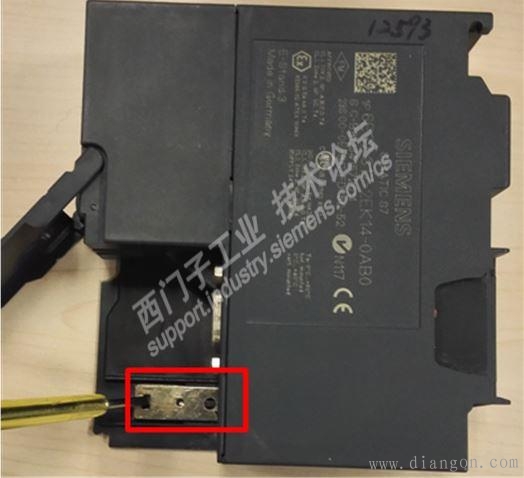

实际设备中如下所示（图2-4）：

图2-4 CPU上的滑动金属片未拔出
2） CPU 31x 浮地系统

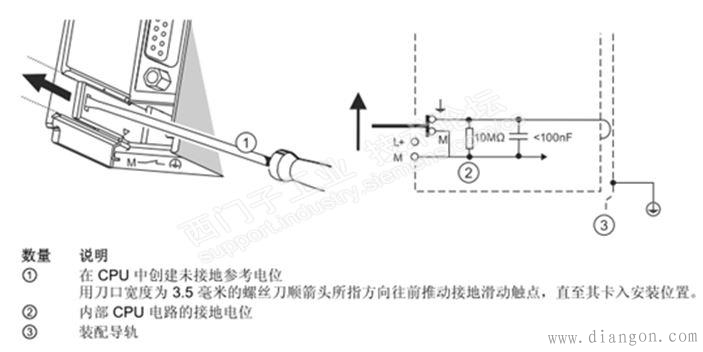

如果系统的“地”并不干净，或者希望将系统做成浮地的，则可以将该金属滑动片撬出，此时M和导轨分开，系统与“地”是不直接相连的，而是通过 RC 回路进行隔离连接的。

图2-5 CPU31X的未接地参考电位示意

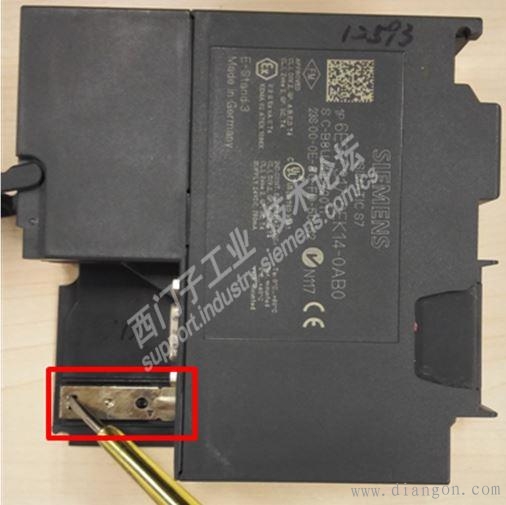

实际设备中如下所示（2-6）：
