电动机异地控制，在学习和实际应用中均有很高的出场率。今天，我们来详细介绍电动机异地控制的接线方法。

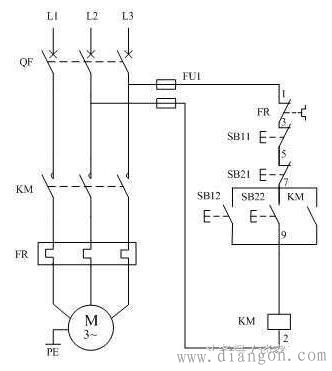

首先以两地控制为例，电路图▼
在该电路中，SB12和SB22是两个启动按钮；SB11和SB21是两个停止按钮。其中，一个停止按钮和一个启动按钮为一组，即四个按钮分居两地A,B，此图可实现在A地和B地同时控制电动机的起停。

我们假设，A地的停止按钮标号为SB11，启动按钮标号为SB12；B地的停止按钮标号为SB21，启动按钮标号为SB22。
如图上图电路中，按下启动按钮SB12，接触器线圈KM通电，接触器线圈通电后会自动闭合常开触点KM，此时松开启动按钮SB12，则SB12恢复断开状态，但接触器线圈常开触点KM已经闭合，因此电路得以正常运行。
按下启动按钮SB22时，情况与按下SB12时相同，不再赘述。
电路正常运行时，按下启动按钮SB12或SB22，电路均无反应。按下SB11或SB21时，均能断开电路。此时则实现了在A，B两地同时控制电动机。
该电路为了安全起见，在电路中加入了熔断器FU1和热继电器FR，对电路进行保护。实际操作中对于保护类元器件，可以酌情添减。

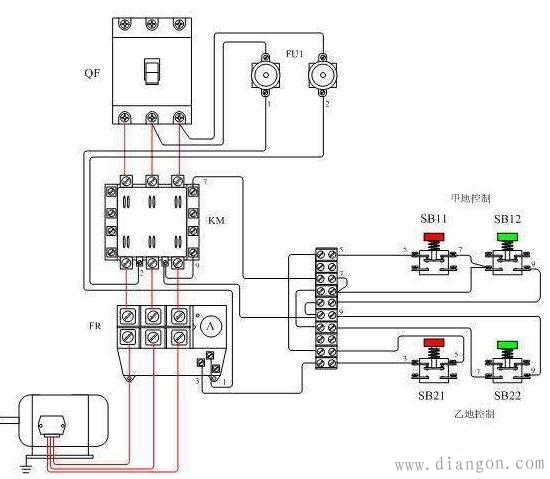

多地控制电动机▼

从上图中我们可以发现，异地控制电动机时：所有启动按钮需要和接触器常开触点并联在一起，这样按下任何一个启动按钮，都可以启动电动机；所有停止按钮需要串联在一起，这样按下任何一个停止按钮，都可以停止电动机；接触器线圈需要串联在电路中。
我们理解了上面一段内容，即可实现N地同时对电动机进行控制。
