555内部电路结构及应用电路

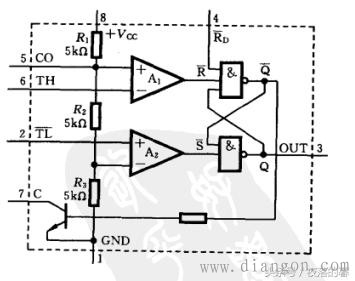

首先介绍下555的内部电路结构，如下，其中，三极管起控制作用，A1为反向比较器，A2为同向比较器，比较器的基准电压由电源电压 Vcc及内部电阻的分压比决定。RS触发器具有复位控制功能，可控制三极管的导通与截止。

555内部电路

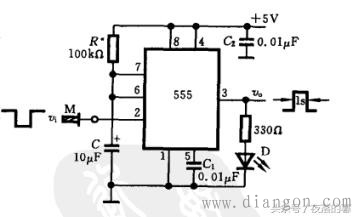

　　>>>>触摸开关电路

　　555组成单稳态触发器可以用作触摸开关，电路如下，其中M为触摸金属片或者导线，无触发脉冲输入时，555的输出V0为“0”，发光二极管D不亮。当用手触摸金属片M时。相当于端口2输入一个负脉冲，555的内部比较器A2翻转，使输出V0变为高电平“1”，发光二极管亮，直至电容C上的电压充到Vc=2Vcc/3为止。二极管亮的时间Tp=1.1RC=1.1s。下图中电路可用于触摸报警，触摸报时，触摸控制等，电路输出信号的高低电平与数字逻辑电平兼容。图中，C1为高频滤波电容，以保持2Vcc/3的基准电压稳定，一般取0.01uF, C2用来滤波电源电流跳变引入的高频干扰，一般取0.01uF ~0.1uF.

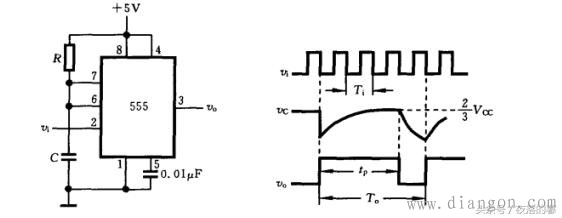

　　>>>>分频电路

　　由555组成的单稳态触发器可以构成分屏系数很大的分频电路，如下图，设输入信号Vi 为一列脉冲串，第一个负脉冲触发2端后，输出V0变为高电平，电容C开始充电，如果RC>>Ti ,由于Vc 未达到2Vcc/3, V0将一直保持为高电平，T截止。这段时间内，输入负脉冲不起作用。当Vc 达到2Vcc/3时，输出V0很快变为低电平，下一个负脉冲来到，输出又跳为高电平，电容C开始充电，如此周而复始。

　　输出脉冲延迟时间tp=1.1RC 输出脉冲周期T0=NTi

　　分频系数N主要由延迟时间tp决定，由于RC时间常数可以取得很大，故可获得很大的分频系数。

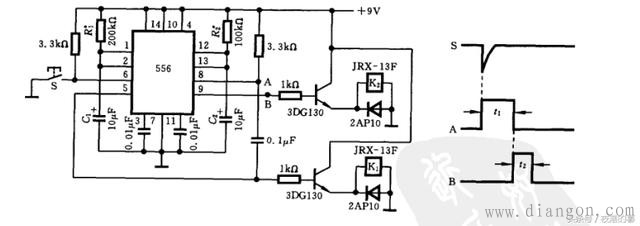

　　>>>>两级定时器

　　如下是由一片556（双555）组成的两级定时器电路，第一级定时器被开关S触发时产生延迟脉冲A驱动继电器K1, A的延迟时间 t1 = ~1.1 R1xC 1

　　A 脉冲结束时产生的负跳变又触发第二级定时器，产生延时脉冲B,驱动继电器K2 ,B 的延迟时间 t2= ~ 1.1R2xC2

　　这样，每触发一次开关S，可自动完成继电器K1和K2的启动与复位，因此该电路可以实现时序操作及控制。
