三相旋转磁场和两相旋转磁场区别

就所产生的磁场而言，并无区别。但由于绕组结构的不同，绕组相互间的耦合情况是不同的。

三相绕组由于各相绕组在空间位置上互差2π/3电角度，因而任何一相电流所产生的磁通，必然要穿过另外两相绕组，在另外两相绕组中产生互感电动势，即三相绕组相互间存在着磁的耦合，如图a所示。

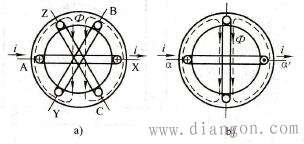

图 三相绕组与二相绕组的比较

a)三相绕组b）二相绕组

两相绕组由于各相绕组在空间位置上互相垂直，因而任何一相电流所产生的磁通，并不穿过另外一相绕组，相互间不存在着磁的耦合，如图b所示。
