常见剩余电流动作断路器形式

说到漏电开关，我们必须要先来了解下漏电的基本概念。所谓漏电，就是线路的某一个地方因某种原因（风吹、雨打、日晒、受潮、碰压、划破、摩擦、腐蚀等）使电线的绝缘下降，导致线与线、线与地有部分电流通过。
随着人们生活水平的提高，家用电器的不断增加，在用电过程中，由于电气设备本身的缺陷、使用不当和安全技术措施不力而造成的人身触电和火灾事故，给人民的生命和财产带来了不应有的损失。而漏电保护器的出现，对预防各类事故的发生，及时切断电源，保护设备和人身的安全，提供了可靠而有效的技术手段。
在了解了漏电保护的基本概念后，我们来看看日常生活中最常见的几种剩余电流动作断路器及它们各自的区别、适用情况。
目前在市面上常见的剩余电流动作断路器有以下三种形式：
1.需要与断路器在安装现场拼装使用的漏电保护附件，比如施耐德的vigi C65，vigi DPN等等；
2.出厂时已经将断路器与漏电保护附件的功能结合成一体了（漏电断路器），方式有拼装在一起的，比如施耐德的EA9R、EA9C45/C65系列等等；也有一体式设计的，比如施耐德 DPN vigi 系列等；家庭或街边小商铺装修时使用的主要是这类剩余电流动作保护器。
3.不带断路器保护功能的单独使用的漏电开关，比如EA9B等。
上述描述的第二类产品，可实现：
过载保护
短路保护
触电保护（间接接触人身保护及直接接触的补充人身保护 =>动作电流大于等于30mA）
火灾保护 (动作电流大于等于300 mA)
对第二类的断路器与漏电保护附件结合成一体的产品，根据与漏电保护附件拼装的断路器的不同，又分为标准漏电断路器（火线和零线都带过载和短路保护）、DPN型漏电断路器（火线带过载和短路保护，零线不带，但可以隔离），一般分支回路采用DPN型漏电断路器就可以了（火线和零线此时采用完全相同的导体），如下图中间图片所示。它比标准2极漏电断路器节省了很多空间（总宽36mm）。另外，施耐德还有一种一体式设计的漏电断路器，占位宽度比一般DPN型漏电断路器又少了一半（只有18mm），非常适合家庭装修使用。
各类型的漏电断路器的特点大家都了解了吗？下面我们来重点看一下其中应用范围最广的DPN类漏电断路器，和在民用住宅中的应用方案吧。
无论民用住宅，还是商业建筑、酒店、学校等，它们中大多数负载都是单相负载。对于这些单相负载过去一般采用单极或两极断路器。采用单极断路器，中性线无法断开，相对来说安全性不够；采用两极断路器，中性线上的保护实际上意义不大且浪费成本。
为提高“相线 中性线”漏电断路器的安全性和可靠性，传统的漏电开关是通过一个DPN断路器和一个漏电保护附件Vigi 拼装而成，DPN系列漏电断路器制造技术上有下列优势：
1.中性线有明显的标识，以防用户错接线.
2.漏电附件与断路器为一体化开关（拼装式或设计一体式）36mm甚至18mm宽，同样实现相同功能
3.省去人工拼装可能导致的接线不良，避免漏电失效或是烧毁

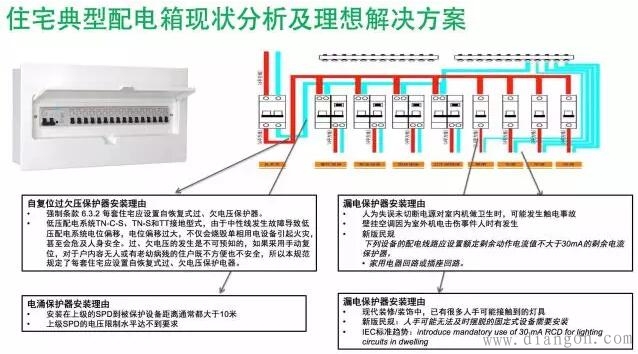

讲完以上漏电保护的概念及典型的产品应用后，再给大家附上一段干货中的干货——民用住宅应用方案，希望对各位的工作有更具实操性的帮助。
