电话线接法图解

电话线接插座的接法:
其中四根线为白橙、橙、白绿、绿，如果在安装工程中要将网络跟电话一起使用时，那电话线可使用白橙、橙两根线，短距离使用可能不会出现问题，但如果是长距离使用这种方法可能会出现网络不稳定等状况。如果是工程用的RJ45接入模块或是接入110架后，接入模块用个4P电话水晶头接入，一定要注意通信是用中间的2芯，即为：黄、红、蓝、绿。

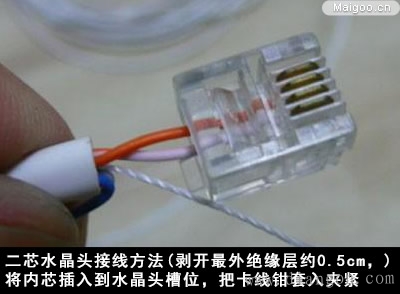

二芯电话线水晶头接法
将两芯电话线的一端口，剥开最外层绝缘层约0.5厘米，露出两根细的电话线内芯，请不要去除内芯上的绝缘层,将内芯插入到两芯水晶头中间的两个槽位，然后将卡线钳套入，并上下夹紧，这时两根内芯线，应该已经与水晶头内部的两根金属片子完全连接在一起。二芯电话线连接时可以不分顺序，只要是通的就可以了四芯专用话机电话线必须按顺序来连接。

四芯电话线水晶头接法
电话线水晶头接法四条内芯在水晶头内的排列顺序(可通过色彩来分辨)在两真个接法上恰好相反，好比两水晶头背对着自己，在第一个水晶头上的内芯排列顺序是从上到下为黄/绿/红/黑，则在第二个水晶头上应该是从上到下黄/绿/红/黑。 四芯线顺序: 黑、红、绿、黄 两端是直线连接方式。中间两根为信号线，两边的为数据线。
大对数电缆:大对数线缆的施工首先要知道主色和副色(白、红、黑、黄、紫;蓝、橙、绿、棕、灰)，然后按顺序打线就行了。100对缆分四扎，每扎里应该都有以白、红、黑、黄、紫为主的线对，具体可以这样分：白蓝、白橙、白绿、白棕、白灰(这是第一组一般先打这几对线)接着是红蓝、红橙、红绿、红棕、红灰；再接着是用的110的配线架，电话打线以后接电话模块的2/3就对了。
