如何用数字万用表测量直流电流

作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量直流电流。

一、直流电流的测量方法

1、将黑表笔插入COM插孔，当测量最大值为200mA的电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。

2、将功能开关置于直流电流挡A-合适量程。

3、将测试表笔串联接入到待测负载上，保持稳定，即可读数。若显示为“1.”，那么就要加大量程,如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

二、操作提示

1、挡位选定直流电流挡，当不知电流范围时，应从最大量程选起。

2、注意电流方向，即红表笔接电源正极（或高电位），黑表笔接电源负极（或低电位）。

3、表要串联在所测电流的电路中。

4、测交流电流与测直流电流方法差不多，只是无极性限制。

三、直流电流的测量步骤

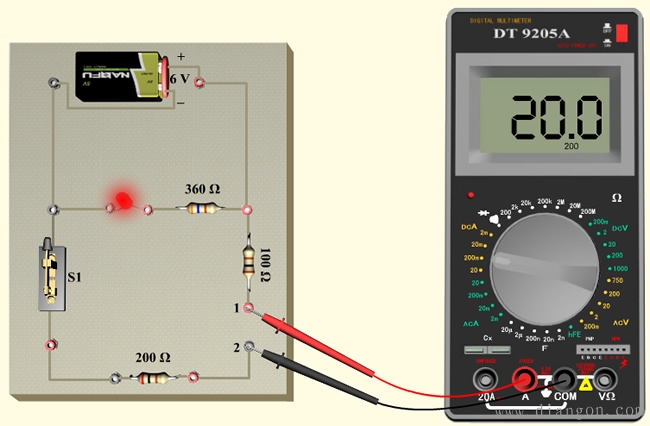

第一步：将万用表挡位旋转至直流电流挡200mA量程。

第二步：在实物电路上合上S1。

第三步：将红表笔接1，黑表笔接2，观察读数，测得支路中1、2点之间的电流为20mA。

四、注意事项

1、如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降。

2、若显示为“1.”，表示量程太小，功能开关应置于更高量程。

3、表示最大输入电流为200mA，过量的电流将烧坏保险丝，应再更换，20A量程无保险丝保护，测量时不能超过15秒。

4、交流电流的测量，测量方法与直流相同，不过挡位应该打到交流挡位A~，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电源会报废，请慎重操作！
