如何用数字万用表测量直流电压

作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量直流电压。

一、直流电压的测量方法

1、将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2、将功能开关置于直流电压挡V-量程范围，并将测试表笔连接到待测电源（测开路电压）或负载上（测负载电压降），保持接触稳定。数值可以直接从显示屏上读取读数，并确认单位。

3、若显示为“1.”,则表明量程太小，那么就要加大量程后再测量。

4、若在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

测量时转动开关至所需电压挡。测量时，测试笔应并接于被测电路中。如果不知道被测电压的范围，可先用较大的量限试测出大致数值后，再转到相应量限测量。

二、操作提示

1、档位选定直流电压档，当不知电压范围时，应从最大量程选起。

2、注意电压极性，即红表笔接高电位，黑表笔接低电位。

3、表要并联在所测电路或元器件的两端。

三、直流电压的测量步骤

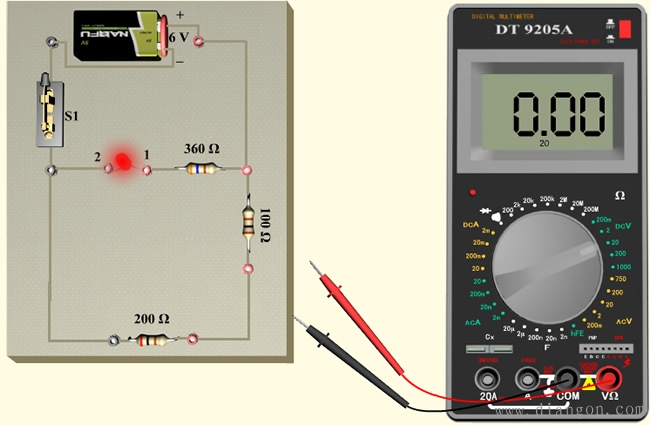

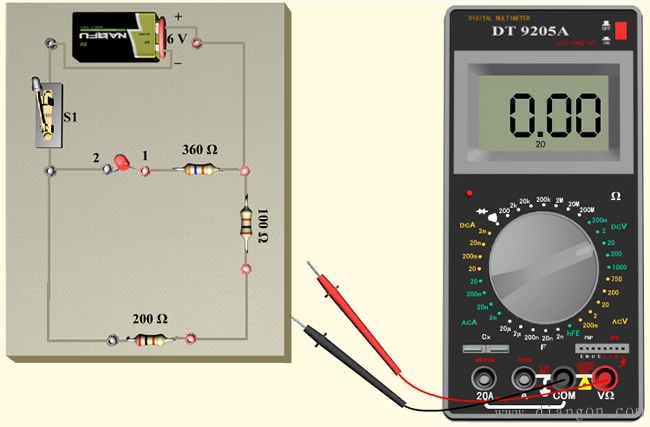

第一步：将万用表档位旋转至直流电压档20V量程。

第二步：在实物电路上合上S1。

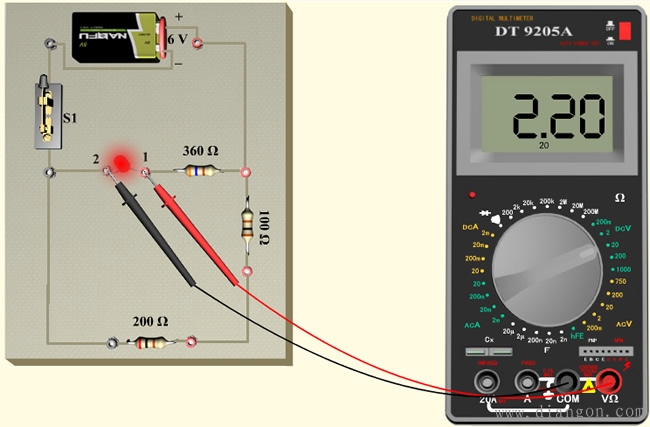

第三步：测试LED两端的电压：2.2V

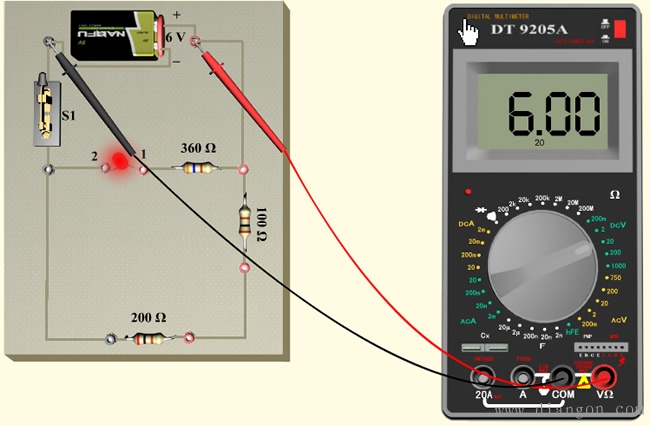

第四步：测试电源两端的电压：6V

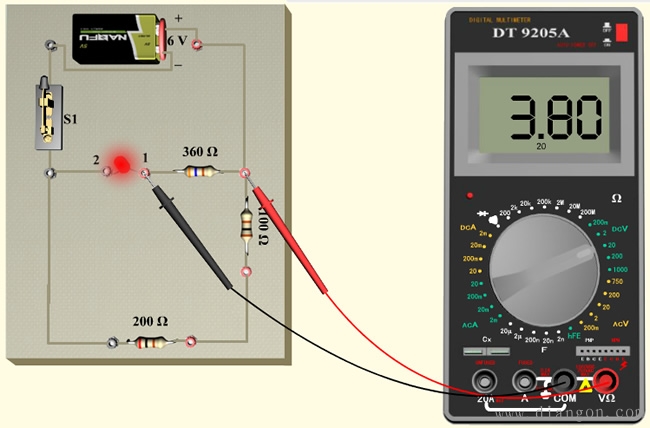

第五步：测试360欧姆两端的电压：3.8V

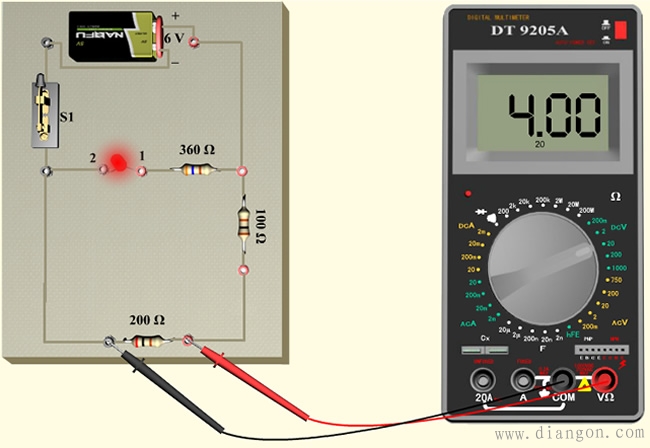

第六步：测试200欧姆两端的电压：4V

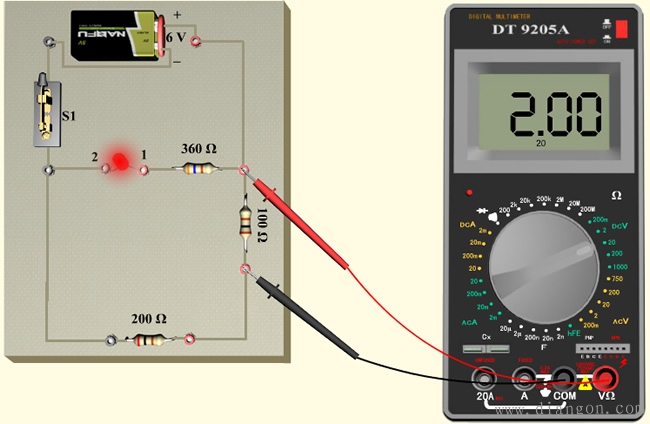

第七步：测试100欧姆两端的电压：2V

四、注意事项

1、如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。

2、如果显示器只显示“1.”，表示量程太小，功能开关应置于更高量程。

3、“”表示不要测量高于1000V的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

4、当测量高电压时，要格外注意避免触电。

5、选择功能和量程时，表笔应离开测试点。
