等功率电桥法检定的原理和步骤

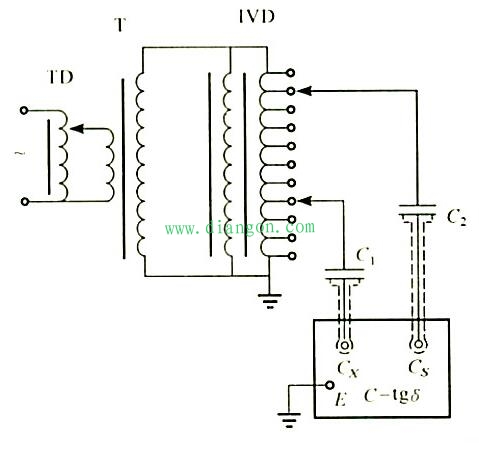

图1：等功率电桥原理线路
　　图中：TD——调压器；T——试验变压器；IVD——1KV单盘感应分压器；
　　C1、C2——标准空气电容量；C-tgδ——被检电桥
　　a) 检定Cx和Cs端钮处于地电位的高压电容电桥步骤
　　选取C1=C2=1000pF，C1和Cx端钮连接，C2和Cs端钮连接。使用被检电桥基本量程的1:1档测量，设电桥示值为X1和D1。然后C1和C2交换，设电桥示值为X2和D2，则：

　　然后根据检定需求按0.1~0.9、1~9、10~100选取28个比率检定点，根据选点预置比率。当预置比率为K时，C1所加电压为C2所加电压的K倍。设这时电桥示值为X和D，则

　　式中：
　　△X——电容比率绝对误差；
　　△D——介质损耗因数差值绝对误差；
　　X——电容比率示值；
　　D——介质损耗因数示值；
　　Cx、Dx——接在Cx端钮上的电容与介质损耗因数值；
　　Cs、Ds——接在Cs端钮上的电容与介质损耗因数值；
　　Cxq，Dxq——接在Cx端钮的等效电容与介质损耗因数值；
　　Csq，Dsq——接在Cs端钮的等效电容与介质损耗因数值；
　　D0——介质损耗因数零位值;
　　可计算电桥误差为：

　　检定更大比率时，可选C3=10000pF，C2=1000pF，用1/10的电压比和电桥1:1比率测出

　　然后重复步骤。
　　b) 检定Cx和Cs端钮不处于地电位的高压西林电桥步骤
　　用a节所述步骤检定这类电桥的3/9，3/8，3/7，3/6，3/5，3/4比率时，只需在式4增加修正项，即：

　　然后选用准确度等级指数不大于B/10，时间常数不大于10^-6s的电阻箱，串在C1高压侧，预置电阻值R=R4:，即可重复以上步骤确定3/2，3/1的误差。
　　检定更大比率时，可参照a节有关内容。电阻箱预置电阻值为

　　当被检电桥若不具备负损耗因数测量能力，在负损耗因数的数值不大于10^-3时，可以用高压端串入电阻方法设定附加损耗，等功率电桥法不适用与无屏蔽电位的电桥。
