电气原理图绘制的基本步骤和注意事项

（1）根据确定的拖动方案和控制方式设计系统的原理框图。
　　（2）设计出原理框图中各个部分的具体电路。设计时按主电路、控制电路、辅助电路、联锁与保护、总体检查反复修改与完善的先后顺序进行。
　　（3）绘制总原理图。
　　（4）恰当选用电器元件，并制订元器件明细表。
一、电路绘制

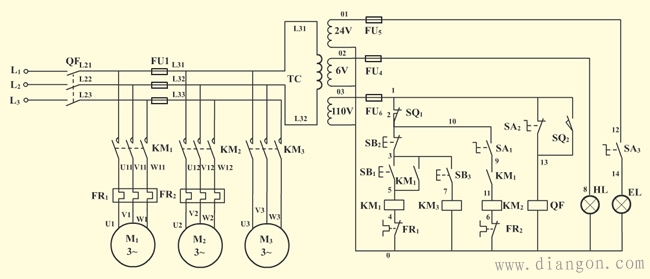

电气原理图绘制一般包括电源电路、主电路、控制电路、信号电路及照明电路的绘制。

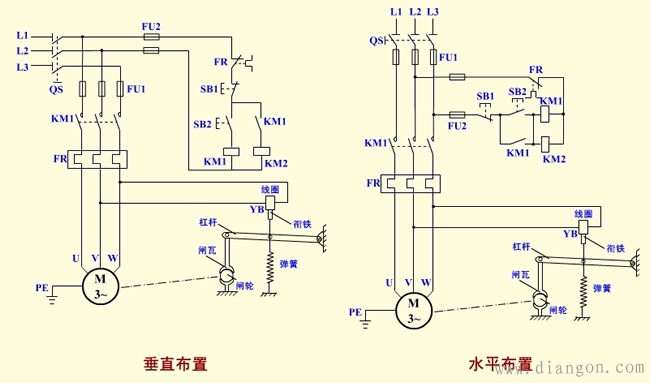

二、原理图可水平布置，也可垂直布置。

电源电路的绘制，电源电路画成水平线，三相交流电源相序 L1、L2、L3 由上而下排列，中线N和保护地线PE画在相线之下。直流电源则正端在上，负端在下画出。

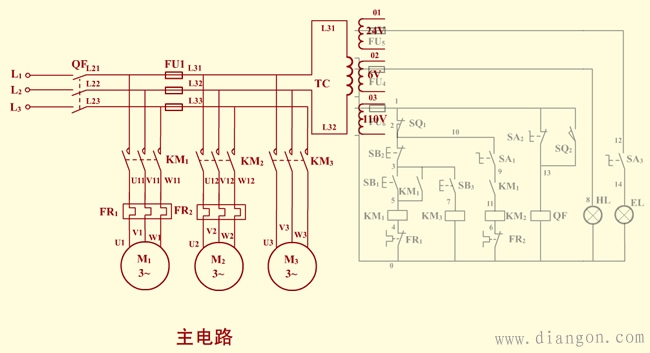

主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。

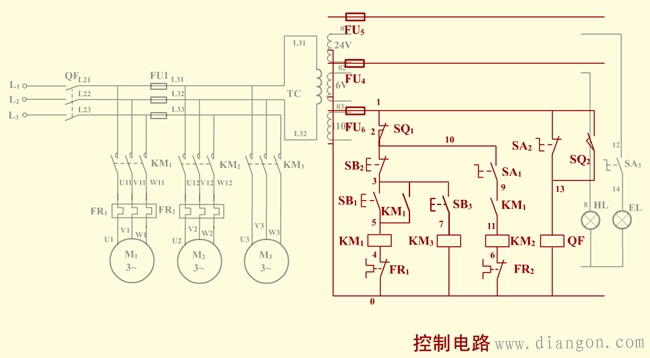

控制电路是指控制主电路工作状态的电路。控制电路、信号电路、照明电路要依次垂直画在电路的右侧。
