低压断路器在高压试验室中的应用

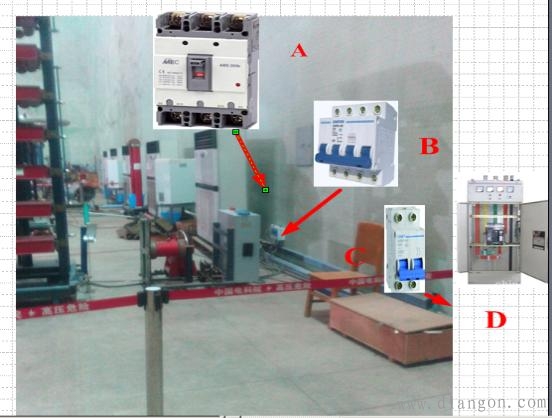

图中：A-空调的大电流低压断路器，
B—冲击控制的三相低压断路器
C—照明的单相低压断路器
D—大冲击控制的低压开关柜(在高压试验室隔断内)
2.低压断路器在高压试验室中的应用
1)控制电源和非高压设备电源一定要用隔离变压器
隔离变压器如下图。

2)高压试验室(场)必须有良好的接地系统，以保证高压试验测量准确度和人身安全。接地电阻不超过0.5Ω。试验设备的接地点与被试设备的接地点之间应有可靠的金属性连接。试验室(场)内所有的金属架构，固定的金属安全屏蔽遮(栅)栏均必须与接地网有牢固的连接。接地点应有明显可见的标志。
为了保证接地系统始终处于完好状态，每5年应测量一次接地电阻，测量接地点的通断状态，对接地线和接地点的连接进行一次检查。
