电气安装接线图绘制方法

电气安装接线图是为了安装电气设备和电气元件时进行配线或检查维修电气控制线路故障服务的。实际应用中通常与电路图和布置图一起使用。

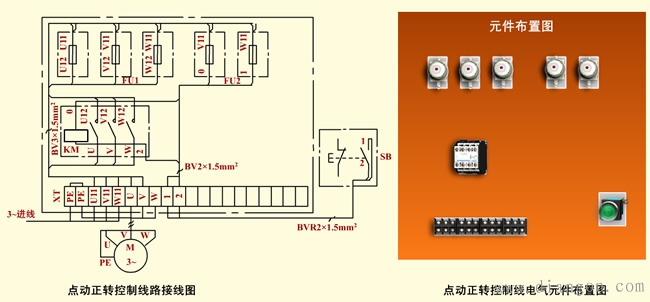

电气安装接线图是根据电气设备和电器元件的实际位 置、配线方式和安装情况绘制的。

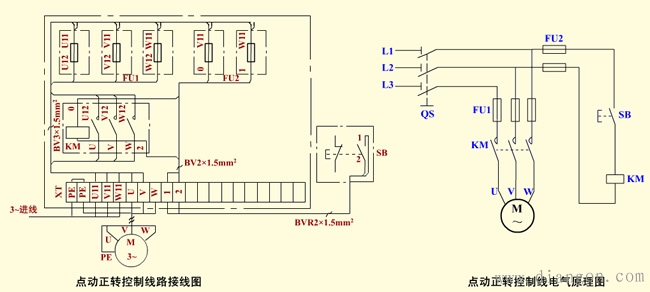

1、接线图一般应示出如下内容：电器设备和电器元件的相对位置、电器元件的文字符号、端子号、导线号、导线类型、导线截面积、屏蔽和导线绞合等。器件的位置要与电气元件布置图相一致。

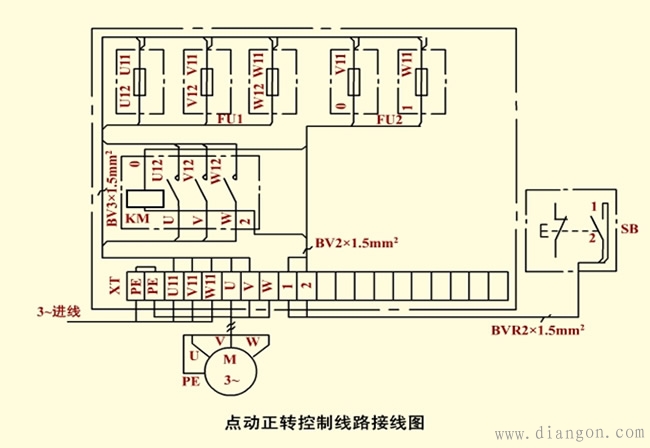

2、所有电气设备和电气元件都应按其所在的实际位置绘制在图纸上，且同一电器的各元件应根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号都与电路图中的标注一致，便于操作者对照、接线和维修。

3、接线图中的导线有单根导线、导线组、电缆之分，可用连续线或中断线表示。凡导线走线相同的采用合并的方式，用线束表示，到达接线端子XT或电器元件时再分别画出。
