自然接地体接地电阻的估算

几种常用自然接地体的接地电阻见表1~表2。

表1 直埋铠装电缆金属外皮的接地电阻

注：①本表编制条件是土壤电阻率ρ为100Ω·m，3~10kV、3×(70~185) mm²

铠装电缆，埋深0 7m。

②当ρ不是100Ω·m时，表中电阻值应乘以换算系数，50Ω·m时为0.7，

250Ω·m时为1.65，500Ω·m时为2.35。

③当n根截面积相近的电缆埋设在同一壕沟中时，如单根电缆的接地电阻为

R0，则总接地电阻为R0/√n

表2 直埋金属水管的接地电阻(Ω)

注：本表编制条件是土壤电阻率ρ为100Ω·m，埋深0.7m。

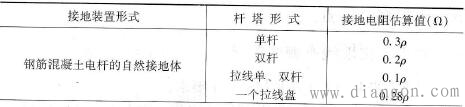

表3 钢筋混凝土电杆接地电阻估算值

注：表中ρ为土壤电阻率，单位为Ω·m。

井管的接地电阻可按下法估计：

钻井的加固管和自流井的插入管，在低土壤电阻率地区，其接地电阻为1～2Ω。
