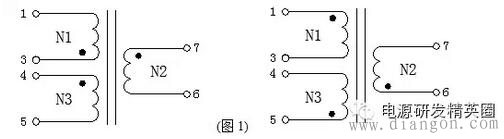

变压器承认书中一般会有电气图,如图1所示,其中每个绕组的黑色圆点表示同名端。所谓同名端,就是在两个(或多个)绕组中分别通以交流电(或者直流电产生静止磁场),当磁通方向迭加(同方向)时,两个绕组的电流流入端就是它们的同名端,两个绕组的电流流出端是它们的另一组同名端(如下,图1和图2表达的意思是相同的)。
按照变压器正常制作工艺，常见有两种情况会导致同名端错误(或者说某个绕组相位反了)：一是挂PIN相反，以图1为例,若其他条件不变，只将N1起始端和结束端互换，则其相位相反，这一点很好理解;二是反插骨架(也可以理解为改变绕线方向，即顺时针与逆时针互换)，以卧式EF25(5 5PIN)骨架为例，若PIN1-5朝外绕制N1(3-1)，与PIN6-10朝外绕制N1(3-1),相位刚好相反，以上两点均验证过。
了解以上信息后，下面列举两个实例，简单说明上述知识在设计中的应用
例1.客户资料要求如下：BOBBIN:EPC19 5 6PIN
N1 4-5:φ0.3*1P*72Ts
N2 1-2:φ0.3*1P*6Ts
N3 7-6:φ0.3*1P*18Ts
N4 11-10:φ0.3*1P*4Ts
常规绕法：
PIN1-5朝外，起始端和结束端参照资料要求

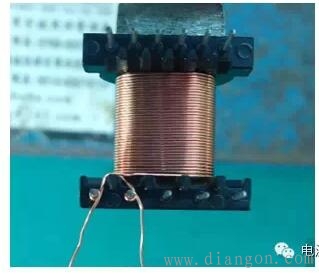

绕制4-5结果如图3：
从图3可以看出，起始端和结束端相交，由于焊锡时起始端和结束端漆包线会损伤，容易造成短路，所以会加上铁氟龙套管增强绝缘，因此增加了制作成本，其余各绕组情况相同。
调整绕制工艺：
PIN1-5朝外，起始端和结束端互换
N1 5-4:φ0.3*1P*72Ts
N2 2-1:φ0.3*1P*6Ts
N3 6-7:φ0.3*1P*18Ts
N4 10-11:φ0.3*1P*4Ts

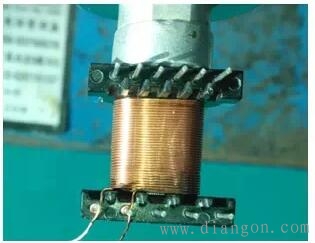

绕制5-4结果如图4：
从图4可以看出，起始端和结束端不相交，其余各绕组情况相同。
小结：同名端是一个相对的量，绕组同名端有两个而并非一个，同名端和起始端相关，但不是对应的关系，当然例1也有其它调整方法，这里就不再详述了。
例2.资料要求如下：SMD EE16 6 6
N1 6-4:φ0.3*1P*60Ts
N2 8-9:φ0.3*1P*8Ts
常规绕法：
PIN1-6统一朝外
N1 6-4:φ0.3*1P*60Ts
N2 8-9:φ0.3*1P*8Ts

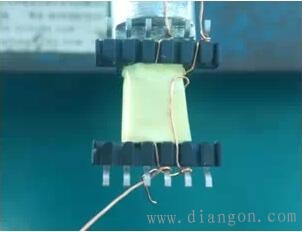

结果如图5：
从上图可以看出，绕制N2时，进线和出线靠近治具端(夹头)，引线挂脚不容易操作，耗费了工时，增加了制作成本。
调整绕线工艺：
绕制N1时，PIN1-6朝外6-4：0.3*1P*60Ts
绕制N2时，PIN7-12朝外9-8：φ0.3*1P*8Ts

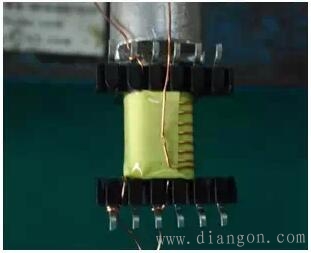

结果如图6：
从上图可以看出，绕制N2时，引线挂脚容易操作。
小结：改变骨架插入治具的方向即改变了绕组的相位，起始端和结束端位置互换也改变了绕组的相位，由于“负负得正”，所以不会出现同名端错误。
上述工艺的改变也具有局限性，有些情况是不能轻易变更的，例如1.绕组圈数少或跨度大，假设绕组圈数为1T，调整前后会出现1.1Ts和0.9T，相对来讲误差会很大;2.已经送过安规或者已经量产了的变压器，建议不要轻易改动;3.还有其它可能存在的未知问题。当然，一般改变变压器绕制工艺，都需要与客户沟通或送样品确认，所以在条件允许的情况下，可以尝试着改变!
总结：1.变压器有两组同名端，一般客户会给出一组同名端，该组同名端并非绕组的起始端。2.改变骨架插PIN方向或改变绕组起始端和结束端位置可以改变该绕组的相位，若所有绕组相位相同，则同名端一致。在设计过程中需要灵活运用上面的关系，旨在设计更加合理的变压器!
