74hc244 74ls244引脚图应用电路

74HC244 是一款常见的驱动信号芯片，常用于各种单片机mcu系统中，单片机io口输出的电流很小而244芯片就是用来放大电流，他是具有三态输出的八路缓冲器和线路驱动器，他与74HC245的唯一区别是 74HC244是单向的，数据只能从A端流向Y端，而74HC245则是双向的。他们的驱动能力相同。74HC244也常常用于隔离，比如单片机和并口等设备直连理论上可以直接用单片机的几根I/O口接并口线，但如果电路板没做好，可能会连带把计算机并口烧坏，所以要加个74HC244芯片隔离一下。
74HC244 是CMOS电路，74ls244 是双极晶体管型电路，二者的特性差别很大，LS器件是淘汰型，尽量不要选用。
74HC240，74HC241，74HC244为同一系列的产品，他们的区别很小在引脚及其功能方面下面的中文资料中都有详细的说明.

74hc244实物图

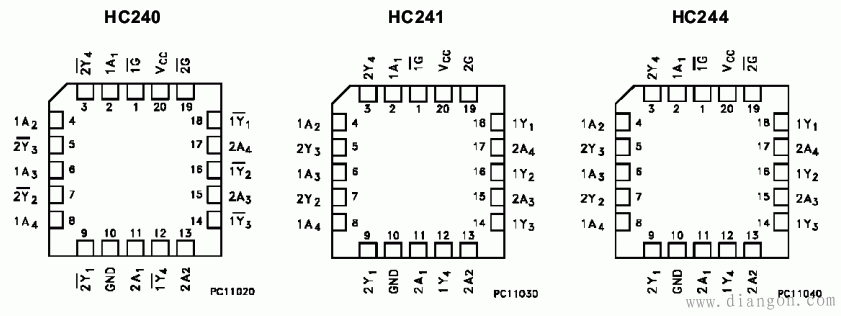

74hc244管脚图

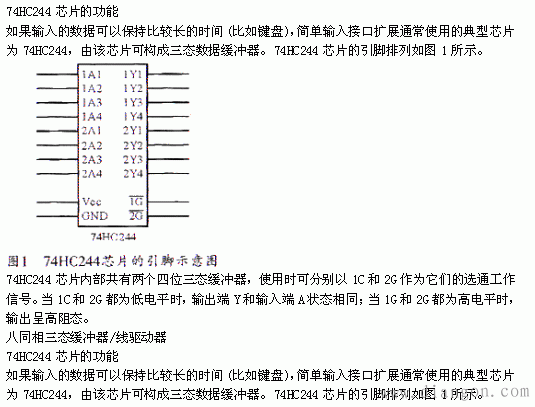

下面介绍74hc244的功能：

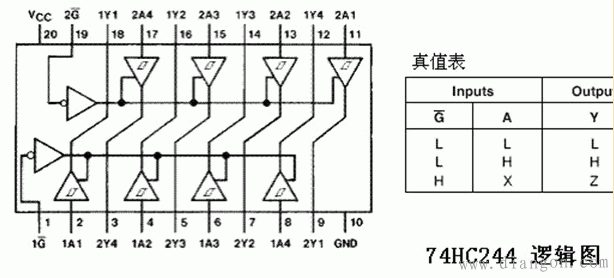

74hc244逻辑图和真值表

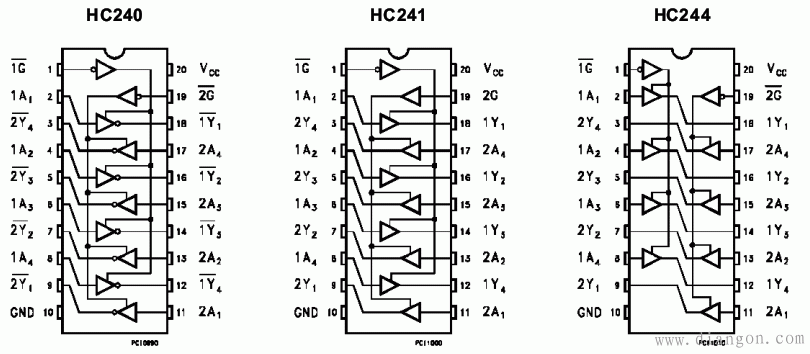

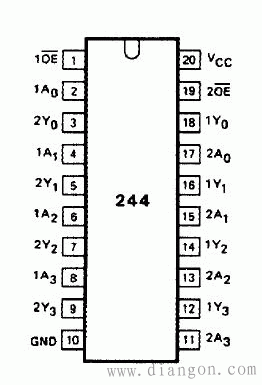

dip封装的74hc244引脚图
