家庭电路设计专用词语简介

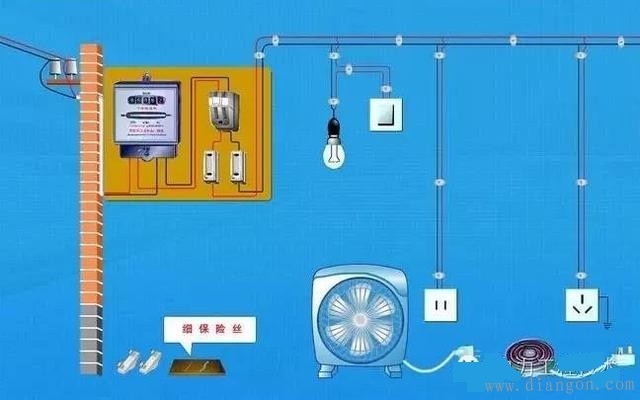

　　家庭电路设计，我简单的说明下几个专用词语和一些数据的总结：

　　1. 配电箱

　　供应家中大小用电（100平米的房子多设为8p~10p，实际上会用到15p~20p）。

　　2. 空气开关

　　微型断路器、微断、小型断路器，英文简称MCB。

　　功能：电线短路或者用电量超载时，会跳闸，保护我们免于电线走火。选择有安全认证的“CCC”的产品，指定品牌。

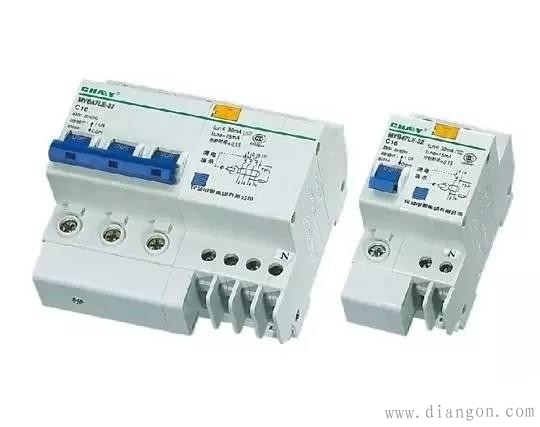

　　3. 漏电断路器

　　当测到漏电时，就会跳掉。每个回路都要装漏电断路器，至少有水的地方卫生间、厨房等处要装。漏电断路器不要装载总开关，装在分路回路上为佳。

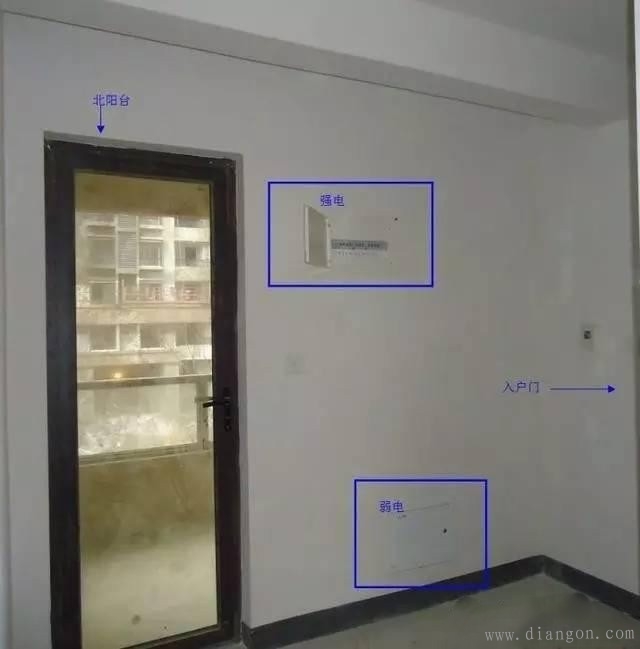

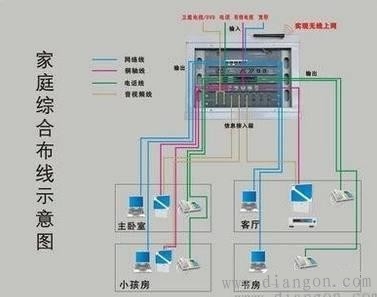

　　4. 弱电箱（放网线、电话线等）以方便维修为上。

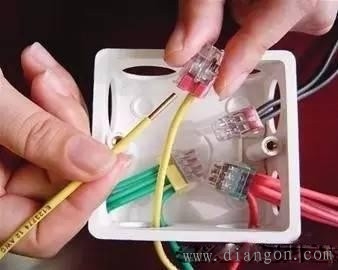

　　5. 电线

　　选择有安全认证的“CCC”的产品，最好使用三年以内的电线，绝缘皮的耐用年限为15~20年。地线一定要接，且用黄绿双色线。全室电线最好是火线红色，零线蓝色。插座背后底盒，火线与L级相接、零线接N级、地线接中间的接地线。

　　6. 电路回路设计

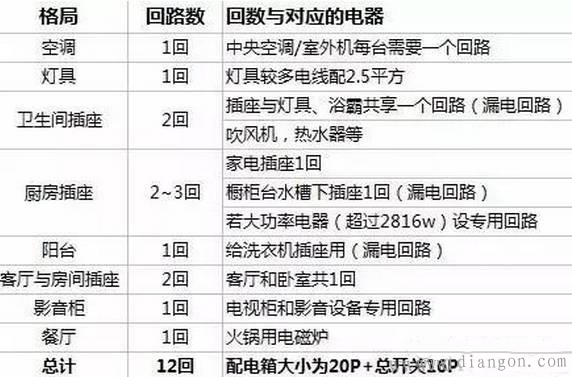

　　想要合理首先就得详列自己家能用上的所有电器，尤其是厨房，高耗电的微波炉、烤箱等。列出所有的电器，才能回推需要多少回路。举个我家的例子，我列了一个表统计：

　　附：

　　1）高耗电量电器，如蒸烤炉、电热水壶、电磁炉等最好不要在同一回路。

　　2）插座单一回路插座数量不宜超过10个；若是照明回路，电流不宜超过16A。

　　3）空气开关不是安倍数越高越好，回路若用1.5平方电线，空气开关以10A为佳；若用2.5平方电线，空气开关以16A为佳，20A的安全会差一点点。
