示波器的幅频特性曲线

带宽：指示波器模拟前端的模拟带宽。它的大小直接决定了示波器可测量的信号频段范围。
具体的说示波器带宽：指示波器测得正弦波的幅度不低于真实正弦波信号-3dB幅度（即真实信号幅度的70.7%）时的最高频率，也称-3dB截止频率点。随着信号频率的增加，示波器对信号的准确显示能力都将会下降，如图1所示为理想的幅频特性曲线。
示波器的幅频特性曲线：指的是示波器信号的幅值随信号频率的增加而变化的曲线。

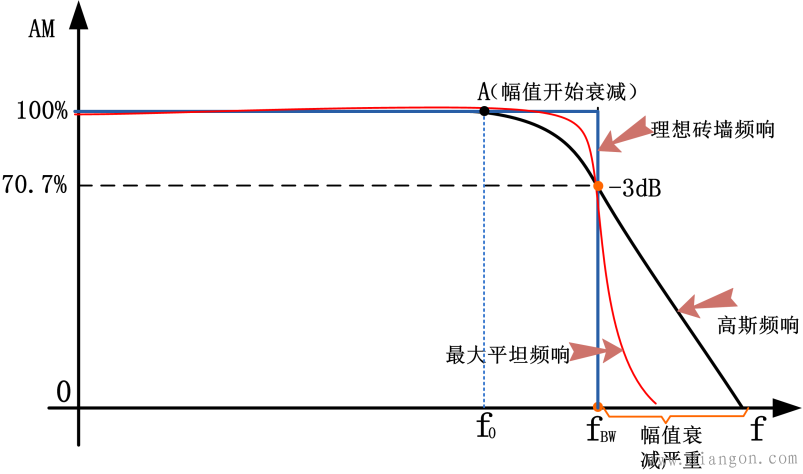

图1 理想幅频特性曲线
从上图1可知，当被测信号的频率等于示波器的带宽（fBW）时，幅值测量结果误差大约为30%。信号频率小于f0的幅值基本无衰减，在f0~fBW 之间信号开始慢慢衰减，大于fBW 信号衰减越来越严重，所以若想使信号幅值衰减小，则被测信号的频率应小于带宽的值很多。
图2所示为理想的幅频特性曲线，但是实际上的示波器的幅频特性曲线的形状不可能是理想的。不同型号的示波器幅频特性可能不一样，但都会尽量趋近于理想曲线的形状。

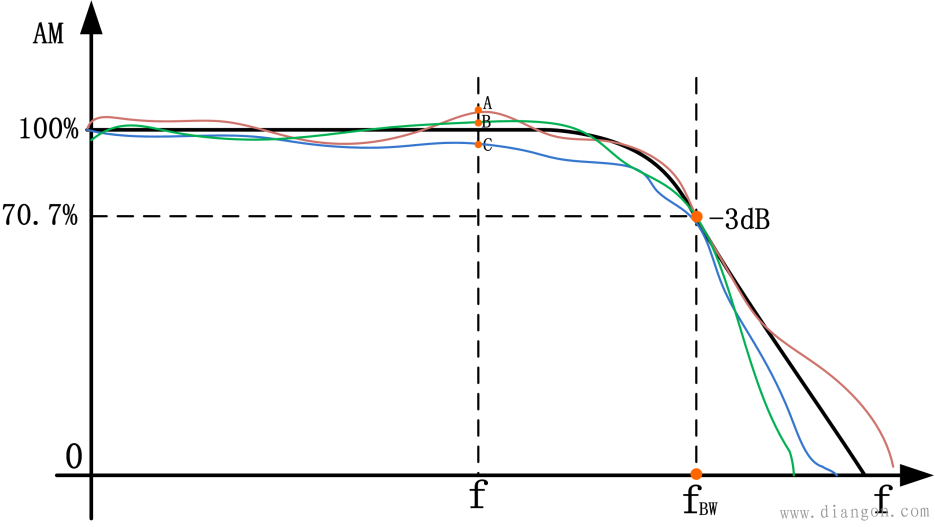

图2 实际的幅频特性曲线
图2为非理想幅频特性曲线示意图，不同的示波器不同的幅频特性曲线它们的平坦度是有差异的，但是带内衰减都在-3dB以内，均符合标准。因此不同示波器在同一个频率点的信号其幅值衰减可能不同，这就导致了不同示波器在幅值测量上有偏差的原因。
