数控机床急停回路电气原理图解

数控机床的应用越来越普遍，但数控机床技术复杂，种类繁多.维修问题已经是形响数控机床有效利用的首要问题。
数控装置操作面板和手持单元上.均设有急停按钮.用于当数控系统或数控机床出现紧急情况.使数控机床立即停止运动或切断动力装置(如何服驭动器等)的主电源;当数控系统出现自动报，信息后，须按下急停按妞.待查看报警信息并排除故障后，再松开急停按钮，使系统复位并恢复正常。

1 急停回路电气原理圈

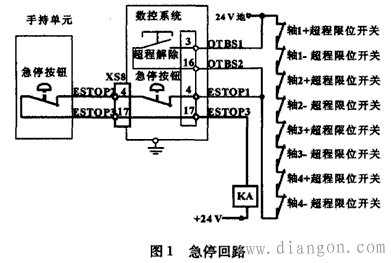

图1为某数控机床急停回路电气原理图。该急停按钮及相关电路所控制的中间继电器(KA)的一个常开触点应该接人数控装置的开关输人接口，以便为系统提供复位信号。图中:粗实线为急停回路，细实线为超程解除回路;KA为中间继电器，用于控制伺服、主轴等强电。
实际使用时，比较容昌出现的一种故障现象就是机床一开机就出现紧急急停。从图1中可以看出.引起急停回路不闭合的因素有以下几点:
(1)面板上的“急停"生效;
(2)工作台的超极限保护生效;
(3)何服驭动、主轴驱动器等主要工作电动机及主回路的过载保护生效;
(4) 24 V控制电源等重要部分发生故降;
(5)限位开关扭坏或急停按妞损坏 。
